Détails sur le produit:
|
| Name modèle: | Correction de fibre et panneau d'épissure | Structure: | Acier laminé à froid |
|---|---|---|---|
| Adaptateur/port de No.of: | 24 | Type d'adaptateur: | Duplex de Sc (bleu) |
| Taille: | 1U, 2U, 3U, 4U, 8U | Ports: | 6, 12, 24, 48, 72,96, 144 |
| Montage de la chaîne d'ajustement: | 50mm | Matériel de plat: | 1.5mm SPCC (revêtement noir) |
| Revêtement matériel: | Revêtement de poudre | dimensions 1U (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Capacité d'épissure: | 24 fibres | Statut de conformité de RoHS: | Conforme |
| Mettre en évidence: | Glissière hors de panneau d'épissure de la fibre 1U,Correction de fibre de 3 adaptateurs et panneau d'épissure,Glissière hors de tableau de connexion des fibres 1U |
||

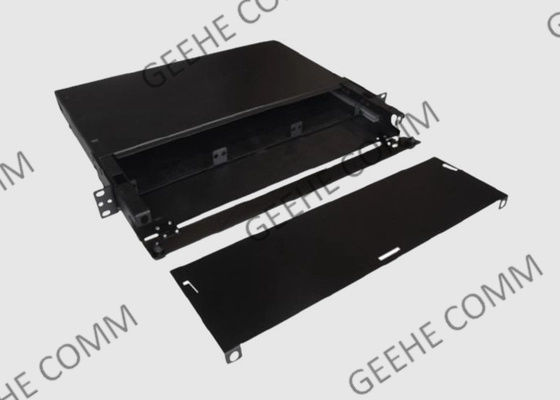

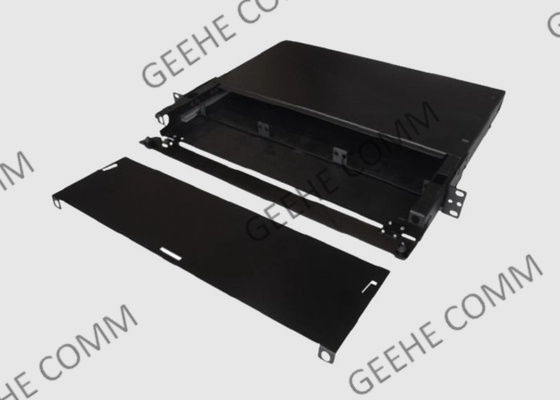

Capacité de panneau d'adaptateur de la glissière- 1U 3 de panneau de correction et d'épissure de fibre
Données de base :
Ce support monte le tableau de connexion des fibres est une 1 unité de support (1RU), 3 panneaux d'arrêt, 19" et 23" unité de distribution de fibre de bâti de support conçue pour soutenir le raccordement et l'épissure dans une unité, jusqu'à 36 fibres. Le logement de fibre a un panneau de maître de glissière- avec un arrêt intégré de plateau pour empêcher la surextension des câbles de fibre. Les glissières de tiroir sont en nylon qui fait la glissière de tiroir dedans et plus facile. La clôture de fibre a également un dessus en deux parties et une porte de verrou de bosse à tenir compte de facile d'accès aux panneaux d'adaptateur. Le FB23-5845RT3 est un d'une famille des unités qui soutiennent des arrêts de fibre dans des applications de bâti de support.
Ce tableau de connexions optique de fibre de bâti de support inclut les tresses OS2 unimodaux optiques de fibre (3 mètres), les panneaux d'adaptateur de St de LGX, et trois 24 plateaux d'épissure de fibre. Il inclut également un système à coulisse de type tiroir coulissant doux pour l'installation et l'entretien faciles.
Tableaux de connexion des fibres 24 Benefit&Feature gauche :
Application gauche des tableaux de connexion des fibres 24 :
1) Réseaux de télécommunication
2) FTTH
3) LAN, WAN, netoworks de CATV
4) arrêt actif de dispositif
5) TÉLÉVISION EN CIRCUIT FERMÉ
6) IPTV
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
4) Fil machine de haute qualité
Excellent fil de PVC, bonne force, et ténacité, longue durée de vie
