Détails sur le produit:
|
| Nom du modèle: | Coupleurs optiques de fibre de Mini Size 1×4 | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1×4 |
| Mettre en évidence: | Coupleur optique de la fibre 1×4,coupleur optique de la fibre 1310nm,coupleur optique de la fibre 1490nm |
||

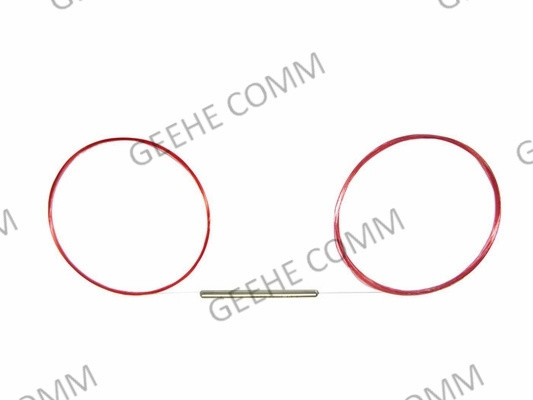

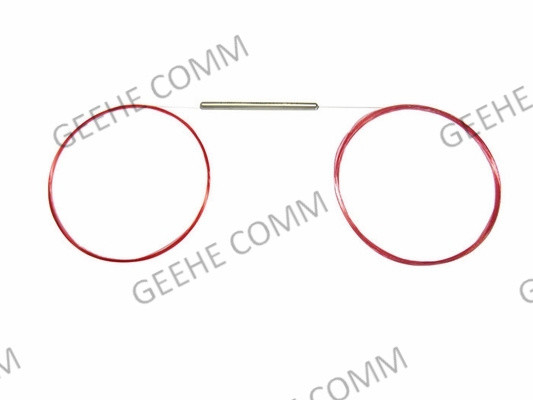

Coupleurs à fibre optique mini taille 1 × 4
Un couplage optique:
FBT Couplers (Splitter) utilise une technologie de précision pour combiner ou distribuer la lumière d'une seule ou de plusieurs entrées à une seule ou à plusieurs sorties bidirectionnellement.Ils sont conçus pour la séparation de l'énergie et l'exploitation des équipements de télécommunication., réseau CATV et équipement d'essai.
L'accouplement 1×4 FBT est un séparateur optique qui utilise la technique Fused Biconic Taper (FBT).La technique FBT est une technologie industrielle bien connue pour la scission de la puissance optique et/ou la scission des longueurs d'onde.Le coupleur à fibre fusionnée est créé par un procédé consistant à fusionner deux fibres nues comme un X et à tirer la section fusionnée pour obtenir les caractéristiques optiques souhaitées.Les coupleurs FBT sont fusionnés dans des structures en arbre pour combiner des effets de scission optique pour créer une sortie de rapport de puissance de 1 × N ou 2 × N, où N est le nombre de sorties souhaitées.
1×2 couplage à fibre optique Caractéristiques et avantages:Je suis désolée.
1) Faible perte d'insertion
2) faible PDL
3) Conception compacte
4) Une bonne homogénéité de canal en canal
5) Haute directionnalité
6) Haute fiabilité et stabilité
7) Différents rapports d'accouplement sont disponibles
Les caractéristiques et paramètres du coupleur FBT 1×4:
|
1X4 25x25x25x25 1525-1565nm petite taille WBC Spécification technique pour l'approvisionnement en séparateurs optiques Version:A/0 |
|||||||||
| Paramètres | Unité | Les spécifications | |||||||
| Plage de longueur d'onde de travail | Nm | 1525 à 1565 | |||||||
| Perte d'insertion (sur toute la plage de longueurs d'onde) | dB | 6.0 à 6.8 | |||||||
| Perte de retour optique | - Je vous en prie. | dB | 50 | ||||||
| L'uniformité | Je suis désolé. | dB | 0.6 | ||||||
| La directive | - Je vous en prie. | dB | 55 | ||||||
| Perte liée à la polarisation | Je suis désolé. | dB | 0.2 | ||||||
| Perte liée à la température | Je suis désolé. | dB | 0.15 | ||||||
| Température de fonctionnement | °C | -5 à 75 | Puissance optique maximale | M.W. | 500 | ||||
| Température de stockage | °C | -40 à 85 | Humidité de fonctionnement | % | 0 à 90 | ||||
| Exigence de fiabilité | Conforme aux normes GR-1209-CORE et GR-1221-CORE | ||||||||
| Caractéristiques de l'emballage | |||||||||
| Dimension du colis | Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange. | Longueur de la fibre | 1 ± 0,1 m | ||||||
| Type de fibre | Corning SMF28 ou autre fibre | ||||||||
| Type de queue de porc | Fabrication à partir de fibres nues de 250um | ||||||||
| Code de couleur des fibres | Aucune. | ||||||||
| Des connecteurs | Aucune. | ||||||||
|
Nom de l'entreprise: 1La perte dépendante de la température est définie comme la variation de la perte d'insertion sur l'ensemble de la plage de température de travail. 2Le rapport de fiabilité de 1000 heures pour 85°C, 85% RH ou 75°C, 90% RH doit être fourni.
|
|||||||||
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: personnalisation |
12Je suis désolée. 22Je vais te le dire. |
35Nombre d'étoiles | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: personnalisation |
2525 μM Fibre 09:900 μM fibre en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00: pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
Application de l'accouplement à fibre optique 1 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de communication optique
Système de distribution optique de l'énergie
Capteurs à fibre optique
Système d'essai optique
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
