Détails sur le produit:
|
| Nom du modèle: | Unité d'entraînement de la F.B.T. 1550 0,9 mm | Type de configuration de coupleur optique : longueur d'onde de l'opération 1x2: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 2 |
| Mettre en évidence: | 9/125 diviseur unimodal de FBT,diviseur de 1x2 FC/APC FBT,0.9mm 10/90 diviseur de FBT |
||

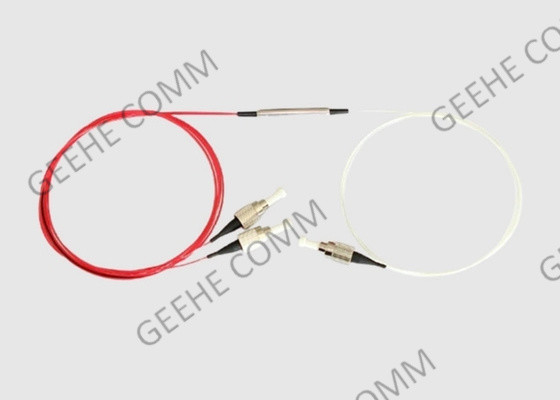

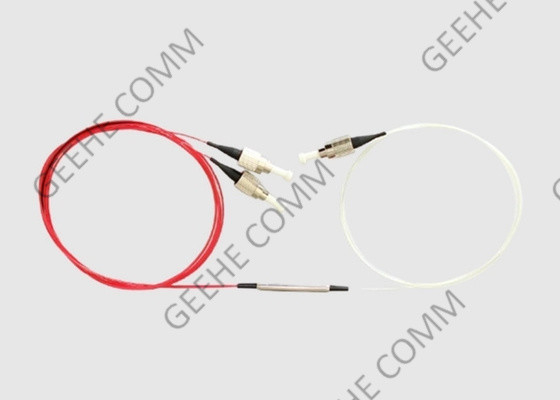

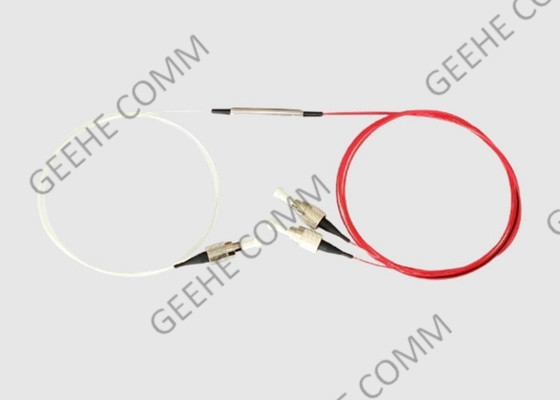

1x2 FC/APC FC/APC 9/125 FBT Splitter à mode unique 1550 0,9 mm 10/90 Rapport de séparation
Un couplage optique:
Les coupleurs à fibre optique Geehe sont disponibles dans une large gamme de styles et de tailles pour diviser ou combiner la lumière avec une perte minimale.Tous les séparateurs sont fabriqués à l'aide d'un procédé très simple quiLes séparateurs peuvent être fabriqués dans des longueurs de fibres personnalisées et avec n'importe quel type de connecteur.
WDM (multiplexage par division de longueur d'onde), qui sont des multiplexateurs passifs et des démultiplexateurs.Ces accessoires permettent de concentrer des signaux de différentes longueurs d'onde sur un seul câble à fibre optique ou, tout à fait inversement, pour séparer les signaux avec des longueurs d'onde différentes à des sorties différentes sur le module WDM.
Les caractéristiques et avantages de l'accouplement en fibre optique 1 × 2:
1) Faible perte d'insertion
2) Hauts taux de réflexion
3) Traitement sélectif sur les longueurs d'onde ou sur la bande passante
4) Haute stabilité thermique et mécanique
5) Des ratios de fractionnement peuvent être sélectionnés (1%... 50%)
6) Une bonne homogénéité de canal en canal
7) Production selon les spécifications du client
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
|
1×2 980 &1550 Spécification technique WDM de petite taille pour l'approvisionnement en séparateurs optiques Version:A/0 |
||||||||
| Caractéristiques de performance | Paramètres | Les spécifications | Unité | Nom de l'entreprise | ||||
| Plage de longueur d'onde de fonctionnement du signal (λs) | 1528 à 1569 | Nm | ||||||
| Plage de longueur d'onde de fonctionnement de la pompe (λp) | 965 à 985 | Nm | ||||||
| Perte d'insertion | Signal commun | ≤ 020 | dB | |||||
| Pompes à eau | ≤ 020 | dB | ||||||
| Isolement | Signal commun | ≥ 20 | dB | |||||
| Pompes à eau | ≥ 17 | dB | ||||||
| Perte liée à la polarisation | ≤ 005 | dB | ||||||
| Perte liée à la température | ≤ 015 | dB | ||||||
| La directive | ≥ 55 | dB | ||||||
| Température de fonctionnement | - 5 à 75 | °C | Puissance optique maximale | M.W. | 500 | |||
| Température de stockage | - 40 à 85 | °C | Humidité de fonctionnement | % | 0 à 90 | |||
| Exigence de fiabilité | Conforme aux normes GR-1209-CORE et GR-1221-CORE | |||||||
| Caractéristiques de l'emballage | Paramètres | Les spécifications | ||||||
| Type de fibre | OFS 980-20 ou autres fibres | |||||||
| Dimension | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | |||||||
| Longueur de queue de porc (tous les ports) | 1.0 ± 0,1 m | |||||||
| Je suis désolé. | Connecteur optique (tous les ports) | Aucune | ||||||
|
Nom de l'entreprise: 1La perte dépendante de la longueur d'onde est la différence entre la perte d'insertion maximale et la perte d'insertion minimale sur toute la plage de longueur d'onde de travail 2La perte dépendante de la température est définie comme la variation de la perte d'insertion sur l'ensemble de la plage de température de travail. 3Le rapport de fiabilité de 1000 heures pour 85°C, 85% RH ou 75°C, 90% RH doit être fourni. |
||||||||
Application de l'accouplement à fibre optique 1 × 2:
1- télécommunications et données à longue distance
2Équipement et systèmes de fibres optiques
3. Systèmes CATV
4Réseaux locaux, PON et FTTH
5Sensors à fibres
6. Conformité
Conformité
Telcordia GR-1209-CORE est une entreprise de fabrication d'électricité.
Le groupe Telcordia GR-1221-CORE
RoHS
Les services de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS
