Détails sur le produit:
|
| Nom du modèle: | Accouplement optique par séparateur | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 3 |
| Mettre en évidence: | coupleur de câble optique de la fibre 1565nm,Coupleur de câble optique de la fibre 1×3,Coupleur optique du diviseur 1×3 |
||

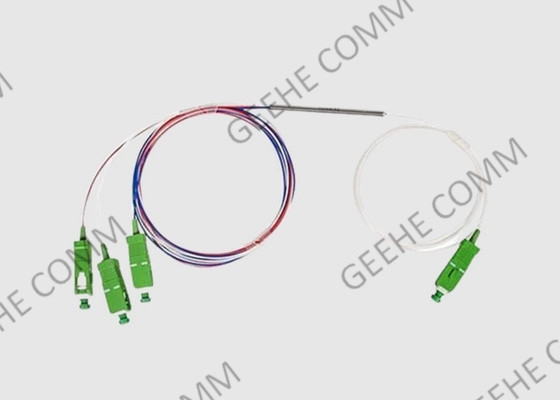

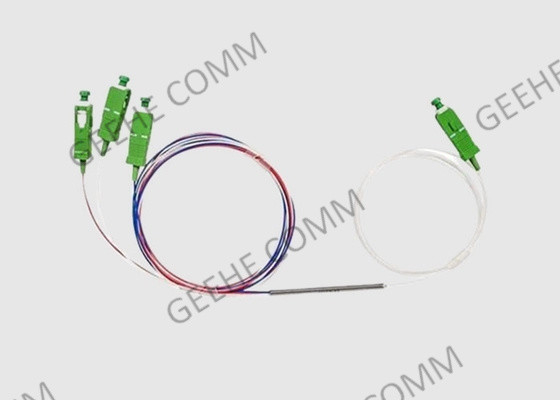

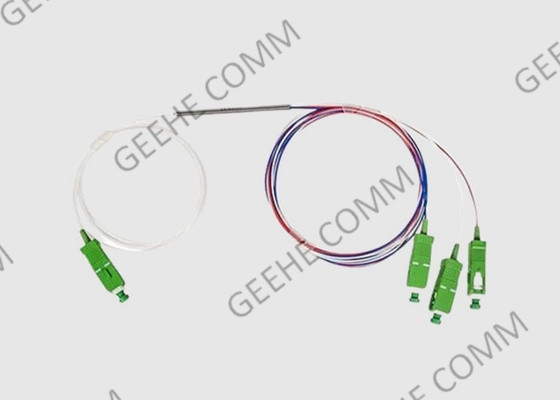

Couplings de séparation optique à large bande 1 × 3
Un couplage optique:
Les accoupleurs / séparateurs en mode unique sont fabriqués sur mesure selon les spécifications de nos clients.1Nous construisons des tubes métalliques, des boîtes ABS, des modules en plastique,assemblages de type LGX avec tout type de connecteur majeur.
Les couples FBT sont basés sur le type de fenêtre double standard. Avec une PDL très faible de moins de 0,06 dB pour un rapport d'accouplement 50/50, ils conviennent aux applications où la PDL du système est critique.La perte en retour, UPC ≥ 65DB, APC ≥ 50DB avec une connectivité élevée.
Les caractéristiques et avantages de l'accouplement en fibre optique 1 × 2:
1) Faible perte et faible WDL
2) PDL très faible
3) largeur de bande d'exploitation ultra large +/- 80 nm
4) Directivité élevée
5) Mini-emballage
6) Double fenêtre de fonctionnement
7) Emballage compact
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
|
1X3 33x33x33 1525-1565nm WBC Spécification technique pour l'approvisionnement en séparateurs optiques Version:A/0 |
|||||||||
| Paramètres | Unité | Les spécifications | |||||||
| Plage de longueur d'onde de travail | Nm | 1525 à 1565 | |||||||
| Perte d'insertion (sur toute la plage de longueurs d'onde) | dB | 4.6 à 5.2 | |||||||
| Perte de retour optique | - Je vous en prie. | dB | 50 | ||||||
| L'uniformité | Je suis désolé. | dB | 0.6 | ||||||
| La directive | - Je vous en prie. | dB | 55 | ||||||
| Perte liée à la polarisation | Je suis désolé. | dB | 0.2 | ||||||
| Perte liée à la température | Je suis désolé. | dB | 0.15 | ||||||
| Température de fonctionnement | °C | -5 à 75 | Puissance optique maximale | M.W. | 500 | ||||
| Température de stockage | °C | -40 à 85 | Humidité de fonctionnement | % | 0 à 90 | ||||
| Exigence de fiabilité | Conforme aux normes GR-1209-CORE et GR-1221-CORE | ||||||||
| Caractéristiques de l'emballage | |||||||||
| Dimension du colis | Φ4,0 × L60 | Longueur de la fibre | 1 ± 0,1 m | ||||||
| Type de fibre | Corning SMF28 ou autre fibre | ||||||||
| Type de queue de porc | Fabrication à partir de fibres nues de 250 mm avec tubes lâches de 900 mm | ||||||||
| Code de couleur des fibres | Aucune. | ||||||||
| Des connecteurs | Aucune. | ||||||||
|
Nom de l'entreprise: |
|||||||||
Application de l'accouplement à fibres optiques 1 × 3:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de communication optique
Système de distribution optique de l'énergie
Les services de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
