Détails sur le produit:
|
| Nom du modèle: | Couplings à fibre fusionnée | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 3 |
| Mettre en évidence: | Coupleur de câble optique de la fibre 1 à 3,Coupleur en acier de câble optique de fibre de tube,1 à coupleur de fibre fondu par 3 |
||

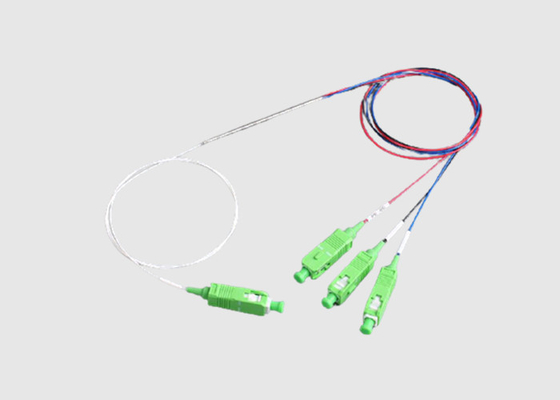

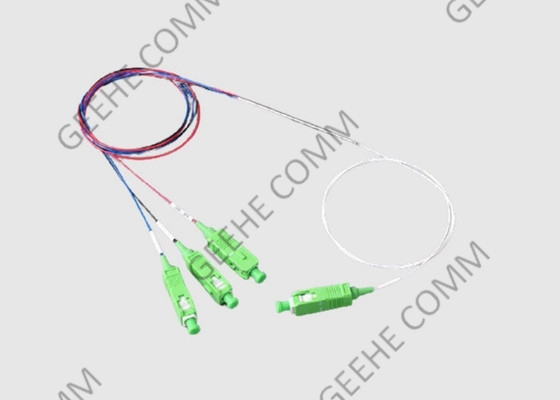

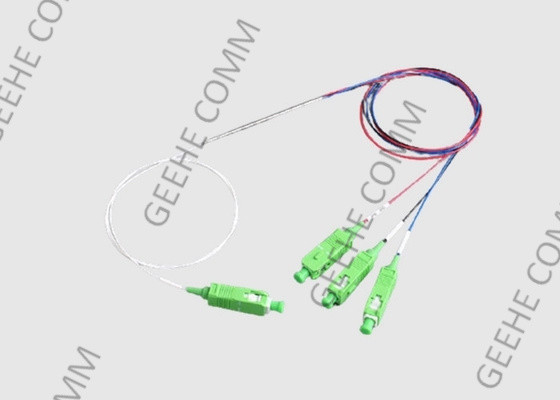

Splitter optique 1 à 3 tubes d'acier coupler à fibre fusionnée mono-mode
Un couplage optique:
FBT Coupler optique (Splitter) 3 en 1 en tube d'acier à mode unique coupler de fibre fusionné FBT Splitter de fibre optique peut être ajouté avec des connecteurs de fibre SC FC LC ST selon les exigences des clients.Mode unique 0.9mm fibre de tube lâche, longueur d'onde 1310/1550nm ou 1310/1490/1550nm, ratio de fractionnement par défaut 33/33/33, Vous pouvez également personnaliser 30/30/40,30/35/35 pour s'adapter à l'appareil terminal en fibre intérieure / extérieure.
Par exemple, dans un coupleur FBT à fenêtre unique, il y aura une longueur d'onde définie normalement 1310 puis il ne prend en charge que la longueur d'onde 1310.
Les caractéristiques et avantages de l'accouplement à fibres optiques 1 × 3:
1) Faible perte et faible WDL
2) PDL extrêmement faible
3) largeur de bande d'exploitation ultra large +/- 80 nm
4) Directivité élevée
5) Mini-emballage
6) Différentes combinaisons de rapports d'accouplement
7) Faible bruit croisé et perte excessive
8) Perte de retour optique élevée
9) Disponible en double/trois longueurs d'onde
10) Termination des connecteurs facultatifs sur demande
11) Disponible en fibres 250um et 900um, 2 mm ou 3 mm
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
|
1X3 33x33x33 1310&1550nm petite taille WBC Spécification technique pour l'approvisionnement en séparateurs optiques Version:A/0 |
||||||||||||
| Paramètres | Unité | Les spécifications | ||||||||||
| Plage de longueur d'onde de travail | Nm | 1310±20 et 1550±20 | ||||||||||
| Perte d'insertion (sur toute la plage de longueurs d'onde) | dB | ≤ 55 | ||||||||||
| Perte de retour optique | - Je vous en prie. | dB | 50 | |||||||||
| La directive | - Je vous en prie. | dB | 55 | |||||||||
| Perte liée à la polarisation | Je suis désolé. | dB | 0.2 | |||||||||
| Perte liée à la température | Je suis désolé. | dB | 0.15 | |||||||||
| Température de fonctionnement | °C | -5 à 75 | Puissance optique maximale | M.W. | 500 | |||||||
| Température de stockage | °C | -40 à 85 | Humidité de fonctionnement | % | 0 à 90 | |||||||
| Exigence de fiabilité | Conforme aux normes GR-1209-CORE et GR-1221-CORE | |||||||||||
| Caractéristiques de l'emballage | ||||||||||||
| Dimension du colis | Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange. | Longueur de la fibre | 1 ± 0,1 m | |||||||||
| Type de fibre | Corning SMF28 ou autre fibre | |||||||||||
| Type de queue de porc | Fabrication à partir de fibres nues de 250um | |||||||||||
| Code de couleur des fibres | Aucune. | |||||||||||
| Des connecteurs | Aucune. | |||||||||||
|
Nom de l'entreprise: 1La perte dépendante de la température est définie comme la variation de la perte d'insertion sur l'ensemble de la plage de température de travail.
2Le rapport de fiabilité de 1000 heures pour 85°C, 85% RH ou 75°C, 90% RH doit être fourni.
|
||||||||||||
Application de l'accouplement à fibres optiques 1 × 3:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de communication optique
Système de distribution optique de l'énergie
Les services de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
