Détails sur le produit:
|
| Nom du modèle: | Couplings à fibre fusionnée | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 2 |
| Mettre en évidence: | coupleur de câble optique de fibre de 2mm,Coupleur de câble optique de la fibre 1×2,Coupleur de câble optique de la fibre 980 |
||

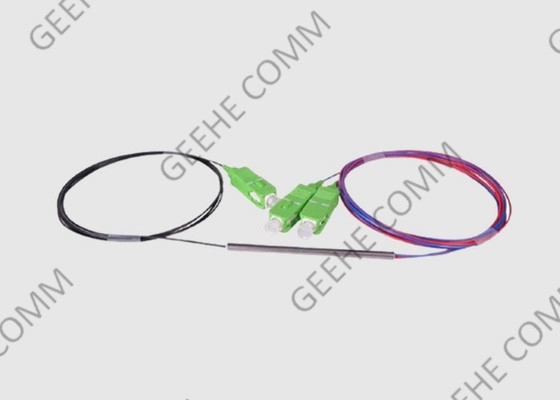

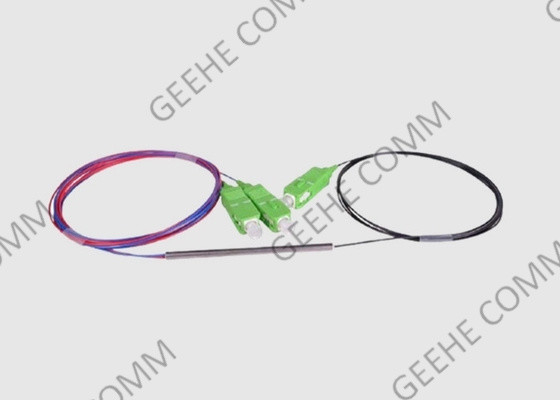

Dispositif de séparation optique à couple ultra-petit de 1 × 2 980
Un couplage optique:
Les séparateurs optiques biconiaques coniques (FBT) à fusion mono-mode sont disponibles dans une large gamme de ratios de séparation pour répondre à une variété d'applications.Ce coupleur en fibre mono-mode est disponible dans une variété de combinaisons et le tube en acier inoxydable à profil bas fournit des performances à large bande bidirectionnelles.
Les couples FBT sont basés sur le type standard à double fenêtre, avec une PDL très faible inférieure à 0,06 dB pour un rapport d'accouplement de 50/50,1/90 et sont adaptés aux applications où la PDL du système est critique.
Les caractéristiques et avantages de l'accouplement en fibre optique 1 × 2:
1) Faible perte et faible WDL
2) PDL extrêmement faible
3) largeur de bande d'exploitation ultra large +/- 80 nm
4) Directivité élevée
5) Mini-emballage
6) Double fenêtre de fonctionnement
7) Emballage compact
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
|
1×2 980 Taille extrêmement petiteaccouplementSpécification technique pour l'approvisionnement en séparateurs optiques ((80u 980 fibre) Version: A/0 |
|||||||||
| Caractéristiques de performance | Paramètres | Les spécifications | Unité | Nom de l'entreprise | |||||
| portée de longueur d'onde de travail | 970 à 980 | Nm | |||||||
| Perte d'insertion | 25 | Je suis désolé. | 1.6 | dB | |||||
| - Je vous en prie. | 1.2 | ||||||||
| 75 | Je suis désolé. | 6.6 | dB | ||||||
| - Je vous en prie. | 5.5 | ||||||||
| Perte liée à la polarisation | ≤ 01 | dB | |||||||
| Perte liée à la température | ≤ 015 | dB | |||||||
| La directive | ≥ 50 | dB | |||||||
| Température de fonctionnement | - 5 à 75 | °C | Puissance optique maximale | M.W. | 500 | ||||
| Température de stockage | - 40 à 85 | °C | Humidité de fonctionnement | % | 0 à 90 | ||||
| Exigence de fiabilité | Conforme aux normes GR-1209-CORE et GR-1221-CORE | ||||||||
| Caractéristiques de l'emballage | Paramètres | Les spécifications | |||||||
| Type de fibre | CS980-80-20/165, ou autres fibres | ||||||||
| Dimension | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | ||||||||
| Longueur de queue de porc (tous les ports) | 1.0 ± 0,1 m | ||||||||
| Code de couleur des fibres | 25% de couleur port | ||||||||
| Je suis désolé. | Connecteur optique (tous les ports) | Aucune | |||||||
|
Nom de l'entreprise: 1La perte dépendante de la longueur d'onde est la différence entre la perte d'insertion maximale et la perte d'insertion minimale sur toute la plage de longueur d'onde de travail 2La perte dépendante de la température est définie comme la variation de la perte d'insertion sur l'ensemble de la plage de température de travail. 3Le rapport de fiabilité de 1000 heures pour 85°C, 85% RH ou 75°C, 90% RH doit être fourni.
|
|||||||||
Application de l'accouplement à fibre optique 1 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de distribution optique de l'énergie
Capteurs à fibre optique
Système d'essai optique
Les services de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
