Détails sur le produit:
|
| Nom du modèle: | 1x32 SC-UPC Splitter PLC à fibre optique | Style du paquet: | Module ABS |
|---|---|---|---|
| Type de configuration: | 1 × 32 | Type de fibre: | G652D, G657A1, fibre G657A2 |
| Type de connecteur: | SC/UPC | Diamètre de fibre d'entrée-sortie: | 2.0 mm |
| Longueur de la fibre d'entrée/sortie: | 1.5m | Ratio de fractionnement: | 50/50 fente (même) |
| Longueur d'onde gauche: | 1260 - 1650nm | Marquage par fibre optique: | Entrée - blanc, sortie - grise, blanc, rouge, noir |
| Mettre en évidence: | Diviseur optique de PLC de fibre de SC-UPC,diviseur optique de PLC de la fibre 1x32,Diviseur de PLC de Sc UPC 1x32 |
||

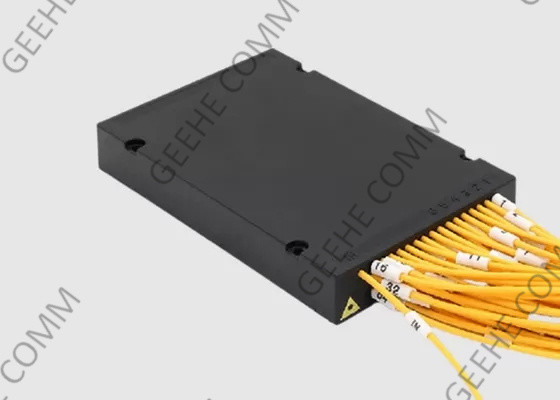

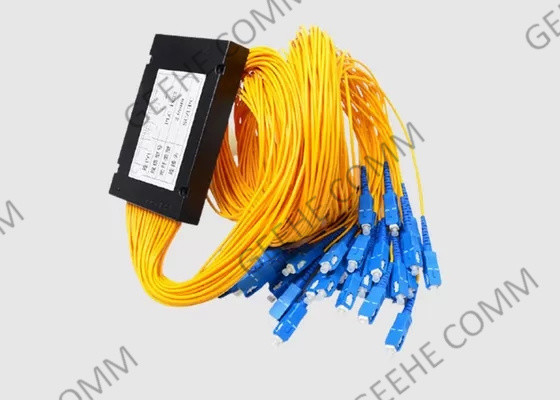

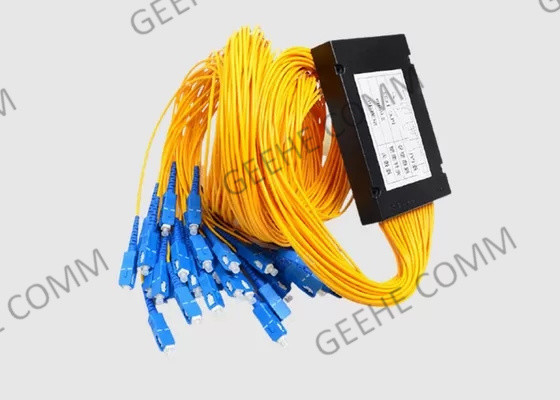

1x32 SC-UPC Fibre optique PLC Splitter Module à mode unique
Informations de base
Ce PLC Splitter est un 1x32, avec 1 fibre d'entrée et 32 fibres de sortie avec un rapport de fractionnement uniforme sur toutes les fibres indépendamment de la longueur d'onde d'entrée.PLC Splitters sont disponibles avec 900μm tube lâche fibre monomode et terminé ou sous-miné selon vos besoins. Les séparateurs PLC non connectés sont livrés sans connecteurs pour un épaississement ou une connectorisation faciles.
Des séparateurs PLC 1xN et 2xN, tels que 1×4, 1×8, 1×16, 2×32, 2×64, etc. sont disponibles.
Module ABS PLC Caractéristiques et avantages:
Application et norme:
Spécification et paramètres
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnementNm) | 1260 à 1650 | ||||||||||
| Plage de longueur d'onde du port (Nm) | 1310 ± 20,1490 ± 10 et 1550 ± 20 | ||||||||||
| Perte d'insertion@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| L'uniformité(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLLe nombre de fois où les données sont utilisées | ≤ 03 | ||||||||||
| Perte de retour @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Puissance d'entrée(mW) | 250 max | ||||||||||
| Température de fonctionnement(°C) | -40 à +85°C | ||||||||||
| Température de stockage(°C) | -40 à +85°C | ||||||||||
| Type de fibre |
Corning G657A1 |
||||||||||
Dimensions du boîtier ABS:
| Pour les véhicules à moteur à combustion | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informations sur les commandes:
| Le PLC... | Je suis AAA. | Je ne sais pas. | - Je suis désolé. | Je ne sais pas. | EE | Je ne sais pas. | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | |
| Configuration | Type de fibre d'entrée | Longueur de la fibre d'entrée | Longueur de la fibre de sortie | Longueur de la fibre de sortie | Connecteur d'entrée | Connecteur de sortie |
Pour les appareils à commande automatique ABS:
Le service de communication de Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS
5) Propriété des laboratoires de test
Notre usine a ses propres laboratoires d'essai Agin, les machines importées du Japon, la fiabilité peut être garantie
