Détails sur le produit:
|
| Nom du modèle: | Boîte de séparation à fibres optiques | Style du paquet: | Module ABS |
|---|---|---|---|
| Type de configuration: | 1 × 16 avec connecteur FC | Type de fibre: | G652D, G657A1, fibre G657A2 |
| Type de connecteur: | FC/APC | Diamètre de fibre d'entrée-sortie: | 2.0 mm |
| Longueur de la fibre d'entrée/sortie: | 1.5m | Ratio de fractionnement: | 50/50 fente (même) |
| Longueur d'onde gauche: | 1260 - 1650nm | Marquage par fibre optique: | Input - blanc, Output t - gris, blanc, rouge, noir |
| Mettre en évidence: | connecteur de 2.0mm FC RPA,Connecteur de 1×16 FC RPA,Boîte à fibres optiques du diviseur 1×16 |
||

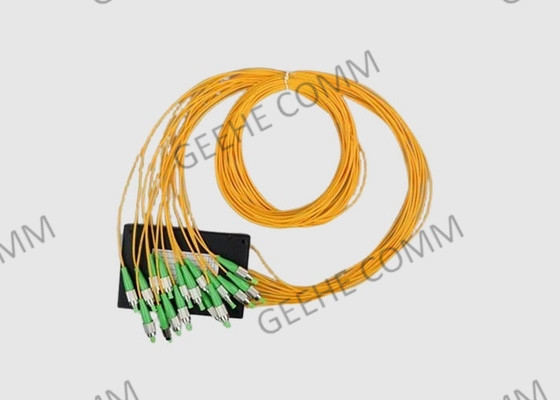

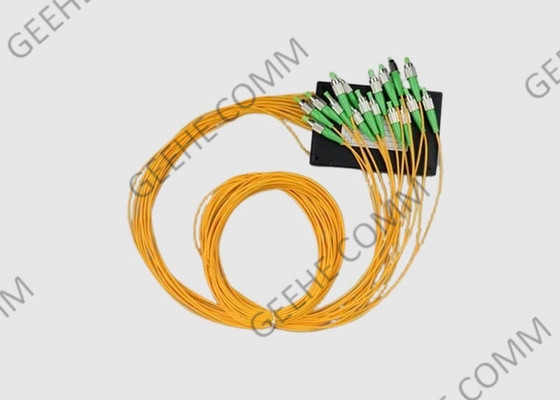

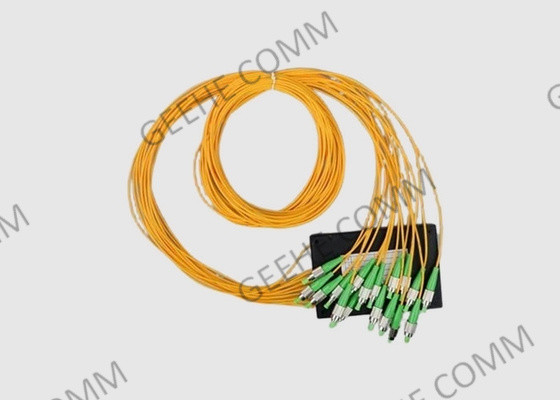

2.0mm Fibre Single Mode FC/ APC Connector 1×16 Boîte de séparation à fibres optiques
Informations de base:
Geehe propose une large sélection de séparateurs optiques PLC (Planar Lightware Circuit) de haute qualité pour une variété d'applications de réseaux à large bande à un faible coût par port.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demandsLes séparateurs PLC sont disponibles jusqu'à 128 ports dans des options de boîtiers de conception standard et personnalisés.
1×16 PLC Splitter Spécification et paramètres
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnementNm) | 1260 à 1650 | ||||||||||
| Plage de longueur d'onde du port (Nm) | 1310 ± 20,1490 ± 10 et 1550 ± 20 | ||||||||||
| Perte d'insertion@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| L'uniformité(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLLe nombre de fois où les données sont utilisées | ≤ 03 | ||||||||||
| Perte de retour @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Puissance d'entrée(mW) | 250 max | ||||||||||
| Température de fonctionnement(°C) | -40 à +85°C | ||||||||||
| Température de stockage(°C) | -40 à +85°C | ||||||||||
| Type de fibre |
Corning G657A1 |
||||||||||
Les caractéristiques et avantages de l'ABS Box 1 × 16 PLC Splitter
1. Faible perte d'insertion
2Tolérance à la puissance maximale élevée
3Excellente uniformité de séparation
4. Large bande Longueur d'onde de fonctionnement
5. Conception compacte
6. Faible polarisation indépendante
7Une bonne homogénéité de canal en canal
8Large longueur d'onde de fonctionnement: de 1260 nm à 1650 nm
9Module époxy étanche
10Température extérieure
11. Des échantillons peuvent être pris en charge
Application et norme du séparateur PLC de la boîte ABS:
- Systèmes FTTX
- Réseaux PON
- Liens CATV
- Distribution du signal optique
Les dimensions de l'emballage du séparateur optique de boîte ABS:
| Pour les véhicules à moteur à combustion | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informations sur les commandes:
| Le PLC... | Je suis AAA. | Je ne sais pas. | - Je suis désolé. | Je ne sais pas. | EE | Je ne sais pas. | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | |
| Configuration | Type de fibre d'entrée | Longueur de la fibre d'entrée | Longueur de la fibre de sortie | Longueur de la fibre de sortie | Connecteur d'entrée | Connecteur de sortie |
Pour les appareils à commande automatique, la valeur de l'échantillon doit être égale ou supérieure à:
Le service:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS
5) Garantie du délai de livraison
Pas d'électricité limitée, le délai de livraison est rapide, la capacité des connecteurs à fibre: 800 000 pièces/mois.
