Détails sur le produit:
|
| Nom modèle: | Répartiteur à fibre optique 4 en 1 | Connecteurs: | Aucun connecteurs |
|---|---|---|---|
| Rapport de division: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64,2x2, 2x4, 2x8, 2x16, 2x32, 2x36 | Type de fibre: | 9/125 SMF-28 ou spécifié par le client |
| Couleur de fibre: | Blanc et coloré | Longueur de fibre: | Longueur personnalisée, 1 M, 1,5 M, 2 M, 2,5 M, personnalisé |
| Basse perte par insertion: | ≤ 4.2dB | Longueur d'onde de port: | Longueur d'onde 1310/1490 / 1550nm pour les options |
| Ration de couplage (%): | 1 à 50% | Bande passante (nm): | 20nm |
| Mettre en évidence: | diviseur de câble optique de la fibre 1x4,9/125 diviseur de PLC 1x4,9/125 diviseur de PLC de fibre |
||

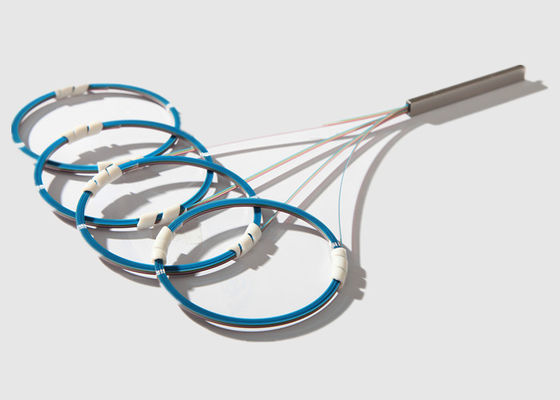

4 en 1 mode unitaire de tube en acier ont fondu le type aucun diviseur optique de fibre de connecteur
Détails de données de base :
Le diviseur optique 4 dans 1 diviseur optique en acier de fibre de mode unitaire de tube peut être disponible avec des connecteurs de fibre de St de Sc FC LC selon les exigences de clients. Fibre 0.9mm lâche unimodale de tube, longueur d'onde 1310/1550nm ou 1310/1490/1550nm, le rapport 33/33/33, vous de fente de défaut pouvez également adapter 30/30/40,30/35/35 aux besoins du client pour vou'adapter pour le terminal fibre d'intérieur/extérieure.
Les diviseurs optiques de PLC de fibre sont le meilleur choix pour une grande variété d'applications de télécom et de technologie des sondes. Basé sur la technologie de PLC (circuit planaire d'onde lumineuse), les diviseurs de SQS équilibrent de façon optimale la représentation, la taille, et le coût.
4 dans 1 les avantages optiques de PLC Features& :
Application&Standard :
Paramètres de Specification&
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | 1260~1650 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±20,1490 ±10 et 1550 ±20 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,5 | 0,8 | 1 | 1,2 | 1,8 | 1,2 | 1,5 | 1,8 | 2 | ||
| PDL @ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Renvoyez Loss@ 1310/1551 nanomètre (le DB) | ≤-55 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1 |
||||||||||
Dimensions de paquet du diviseur 1×32 :
| 40x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 50x7x4 | 1x16 | 2x16 | |||
| 60x7x6 | 1x32 | 2x32 | |||
| 60x12x4 | 1x64 | ||||
L'information de commande :
| PLC | D.C.A. | O | Cc | 0 | L'EE |
| 104=1x4 108=1x8 ...... 164=1x64 204=2x4 ...... 232=2x32 | ruban 0=250um | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | 1=900µm lâche | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | |
| Configuration | Type de fibre d'entrée | Longueur de fibre d'entrée | Longueur de fibre de sortie | Fibre de sortie | |
