Détails sur le produit:
|
| Nom du modèle: | Couplings à fibres optiques 1 × 4 FBT | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | 250 mm de fibres nues |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 4 avec connecteurs FC |
| Mettre en évidence: | 1×4 coupleur optique de la fibre FC,Double coupleur optique de fibre de la fenêtre FC,Mode unitaire de coupleur de fibre de FBT |
||

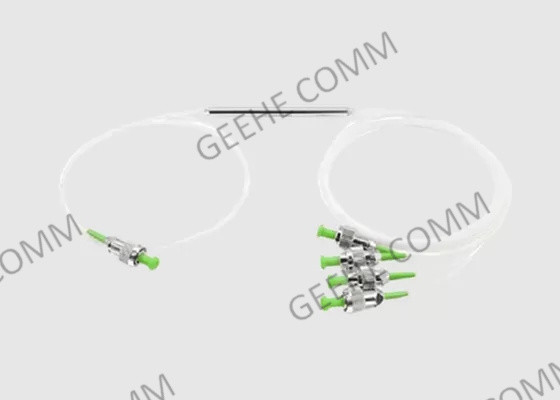

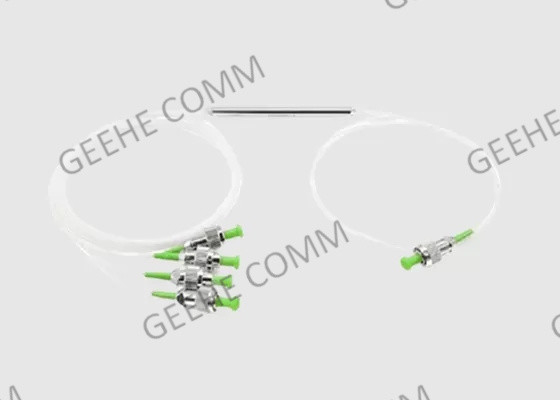

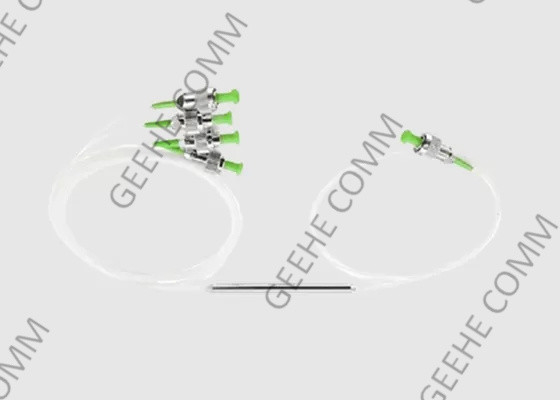

Couplings à double fenêtre en mode unique 1310& 1550nm 1×4 FBT Fibre optique FC
Un couplage optique:
Les raccordements à fibres fusionnées comprennent des raccordements à fibres fusionnées à large bande, des circulateurs miniatures insensibles à la polarisation et des multiplexeurs à division de longueur d'onde mono-mode fusionnés.
Les couples de fibres fusionnées à large bande à fenêtre unique multimode de la série MMFC sont très stables pour la scission du signal optique multiport.SWFC / DWFC série fusionné fenêtre simple ou double large bande de fibres 1x2 (2x2) coupleurs fournissent un couplage précis du signal optique et la division sur une large bande passante avec des performances élevées et une grande fiabilité.
MIOC miniature circulateurs insensibles à la polarisation à 3 ou 4 ports présentent d'excellentes caractéristiques optiques sur une large gamme de longueurs d'onde.Les multiplexeurs à division de longueur d'onde mono-mode fusionnés SWD sont fabriqués à l'aide de la technologie conique biconical fusionnée.
1×4 coupler à fibre optique Caractéristiques et avantages:
1) SWFC / DWFC:
Des joints de fibre à large bande 1x2 (2x2) à fenêtre simple ou double fondus
Fournit un couplage et une division précis du signal optique sur une large bande passante avec des performances et une fiabilité élevées
2) SWD:
Dispositifs pour les appareils de traitement des déchets
Fabriqué à l'aide d'une technologie conique biconical fondue
3) MIOC:
Circulateurs miniatures à polarisation insensible à 3 ou 4 ports
Excellentes caractéristiques optiques sur une large plage de longueurs d'onde
4) FPMF:
Des appareils de traitement des déchets électriques
Très stable pour la scission du signal optique multiport
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | Le nombre de fois où les données sont utilisées | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50 à 50% | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70 à 4.40 à 2.5 | 3.50 à 4.60/≤2.8 | |||
| 30/70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 20/80 | 60,80 à 7,40/≤ 1.2 | 60,50 à 7,70/≤ 1.2 | |||
| 10/90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5/95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 3/97 et | 140,60 à 15,50/≤ 0.3 | 130,60 à 16,05/≤ 0.4 | |||
| 2/98 | 160,60 à 17,90/≤ 0.25 | 150,60 à 18,20/≤0.3 | |||
| 1/99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: personnalisation |
12Je suis désolée. 22Je vais te le dire. |
35Nombre d'étoiles | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: personnalisation |
2525 μM Fibre 09:900 μM fibre en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00: pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
Application du coupleur optique en fibres optiques 2 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de distribution optique de l'énergie
Capteurs à fibre optique
Système d'essai optique
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
