Détails sur le produit:
|
| Nom du modèle: | Coupleur à fibre optique 1310 nm | Gamme de longueurs d'onde fonctionnante: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| Ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Une seule fenêtre, deux fenêtres, trois fenêtres, WDM |
| Type de dispositif: | Couplings fusionnés | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| dimension du paquet: | Ø4x 40;Ø4x 54;98x16x9 mm | Type de configuration: | 2x2 Partagé |
| Mettre en évidence: | coupleur optique de la fibre 2x2,Coupleur optique 1310nm de fibre,Coupleur à plusieurs modes de fonctionnement de câble à fibres optiques |
||

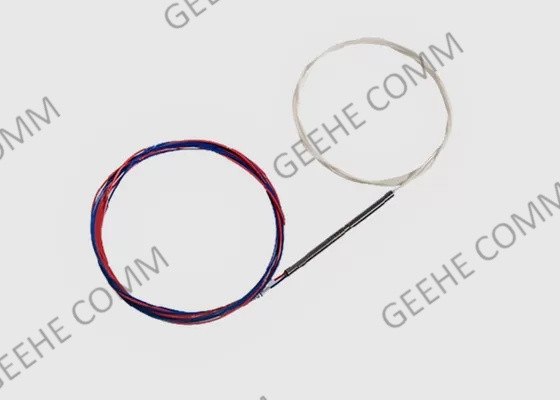

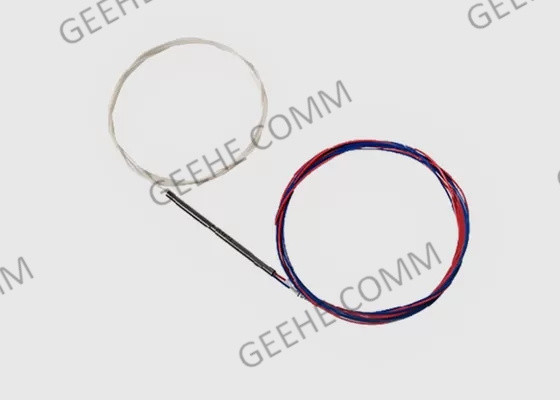

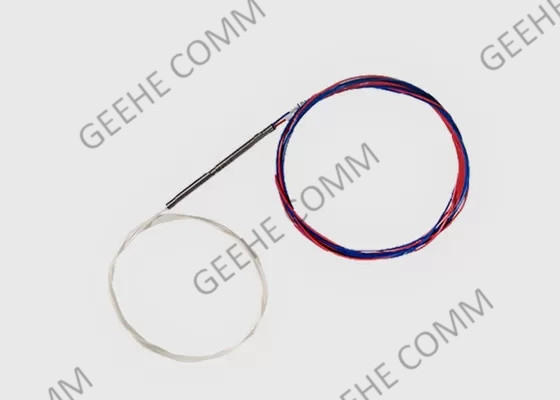

Coupleur optique à fibre optique à mode unique 2x2 sur mesure 1310nm
Un couplage optique:
Les coupleurs à large bande mono-mode ont une bande passante de 80 nm, contre 40 nm des coupleurs mono-mode standard.
Les couples fonctionnant à une longueur d'onde centrale autre que 1550 nm ou 1310 nm peuvent également être fournis.
1x2 90:10 ratio de répartition
250 μm de fibres nues pour un décapage, un épissage ou une terminaison faciles.
Il est également disponible pré-terminé avec LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 et 99/1.
Les ratios de fractionnement disponibles sont les suivants: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 et 99/1.
Caractéristiques et avantages de l'appareil d'accouplement en fibre optique
1) Faible perte excessive
2) Faible perte d'insertion
3) Les deux bandes passantes
4) Excellente homogénéité
5) Perte faible liée à la polarisation
6) High Directivity 7) Various coupling ration
Certification et conformité
1) GR-1209 - Exigences de base pour les composants optiques passifs
2) GR - 1221 - CORE Exigences relatives à l'assurance de la fiabilité des composants optiques passifs
3) GR - 326 - EXIGENCES CORE pour les connecteurs optiques à mode unique et les ensembles de jumpers
4) TIA-604 - Norme d'intégrabilité des connecteurs à fibre optique
5) RoHS - Directive on Restriction of Hazardous Substances 6) ISO9001:2015 Système de qualité
Spécification et paramètre du coupleur FBT:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1490 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | La fréquence d'écoulement de l'écoulement doit être supérieure ou égale à: | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 10:90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5:95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 1:99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 345- | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: sur demande |
12Je suis désolée. 22Je vais te le dire. |
1310 et 1490 et 1550 nm | 01Le numéro 01:99 05Je vous en prie.95 Je vous en prie. 50Je suis désolée.50 |
11 m x: sur demande |
25250,00 μM de fibres, 09 900 μM de fibres en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00:pas de connecteur |
A: Une B: B C: C |
|
| Grade | Numéro de port | Opération Longueur d'onde | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connecteur | Dimension |
L'accouplement FBT est comparé au séparateur PLC:
| Paramètres | Splitter à base de fibres | Partageur de PLC |
| Méthode de fabrication | Deux ou plusieurs morceaux de fibres optiques sont liés entre eux et placés sur un dispositif de fibre à affûtage fusionné.Les fibres sont ensuite tirées selon la branche de sortie et le rapport avec une fibre étant sélectionnée comme l'entrée. | Il se compose d'une puce optique et de plusieurs tableaux optiques en fonction du rapport de sortie. |
| Longueur d'onde de fonctionnement | 1310nm et 1550nm (norme); 850nm (personnalisé) | 1260 nm -1650 nm (longueur d'onde complète) |
| Application du projet | HFC (réseau de fibres et de câbles coaxial pour CATV); toutes les applications FTIH. | C' est pareil. |
| Résultats | Pour les plus grandes fentes, la fiabilité peut devenir un problème. | Bonne pour toutes les fissures, fiabilité et stabilité élevées. |
| Entraînement/sortie | Une ou deux entrées avec une sortie maximale de 32 fibres. | Une ou deux entrées avec une sortie maximale de 64 fibres. |
| Le paquet | Tubes en acier (utilisées principalement dans les équipements); module ABS noir (conventionnel) | C' est pareil. |
| Cable d'entrée/sortie | Fibre optique nue; 0,9 mm, 2,0 mm et 3,0 mm | C' est pareil. |
| Taille du colis | 1×2 à 1×8 plus petit que le PLC | Plus de 1 × 8, taille du séparateur PLC est plus petite |
| Stabilité et fiabilité | La stabilité est meilleure. | Haute stabilité pas comme FBT Splitter |
Application du coupleur à fibre optique:
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
