Détails sur le produit:
|
| Nom du modèle: | Couplings SC à fibre optique 1 × 2 | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1 × 2 |
| Mettre en évidence: | Coupleur de fibre de Sc 1×2,Double coupleur de fibre de Sc de fenêtre,Coupleurs optiques et diviseurs de la fibre 1×2 |
||

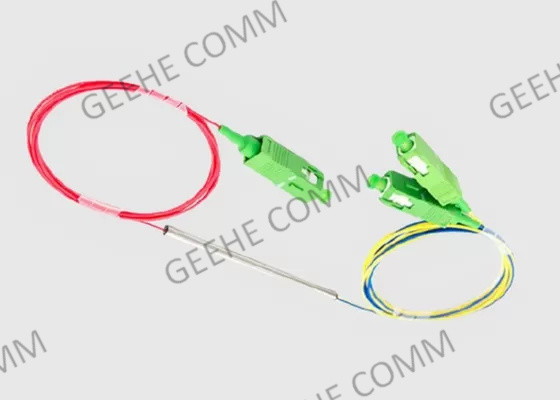

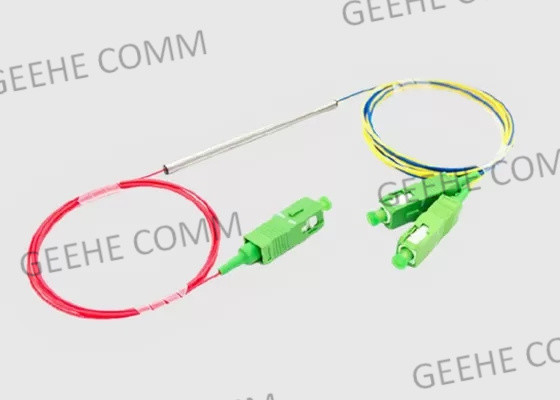

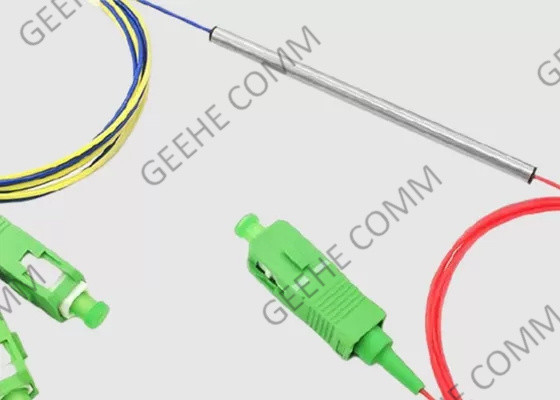

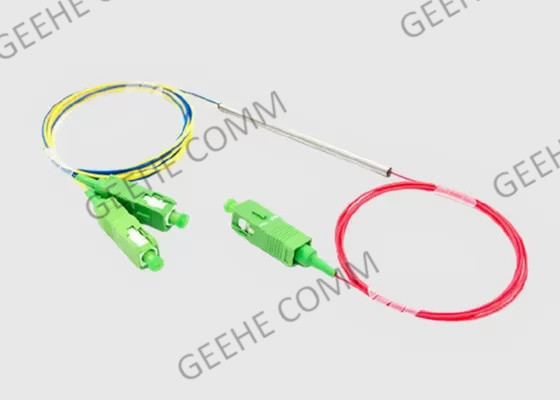

50/50 Double fenêtre 1 × 2 Fibre optique SC Coupler/Splitter 1310/1550 nm
Un couplage optique:
DWC (Dual Window Couplers) sont des séparateurs à mode unique avec un rapport de fractionnement défini d'une fibre d'entrée à 2 fibres de sortie.10 ratio de fractionnement et 250 μm de fibre nue. Les couples à double fenêtre sont disponibles avec des fibres à mode simple de tube lâche de 900 μm ou des fibres nues de 250 μm et terminées ou sous-minées selon vos besoins.Coupleurs à deux fenêtres non connectés sont livrés sans connecteurs pour un emboutage ou une connectorisation facileLes couples à double fenêtre connectés sont disponibles avec votre choix de connecteurs à fibre optique: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC et ST/UPC.
1×2 couplage à fibre optique Caractéristiques et avantages:
1)Faible excédent de perte
2) Faible perte d'insertion
3) Les deux bandes passantes
4) Excellente homogénéité
5) Perte faible liée à la polarisation
6) Directivité élevée
7) Applications
8) OTDR à deux couleurs
9) Transmission double intégrale
10) Capteurs multicolores
11) Branchement par tronc/boucle
Certification et conformité:
1) GR-1209 - Exigences de base pour les composants optiques passifs
2) GR - 1221 - CORE Exigences relatives à l'assurance de la fiabilité des composants optiques passifs
3) GR - 326 - EXIGENCES CORE pour les connecteurs optiques à mode unique et les ensembles de jumpers
4) Norme TIA-604 relative à l'intégralité des connecteurs en fibre optique
5) Directive RoHS relative à la restriction des substances dangereuses.
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | Le nombre de fois où les données sont utilisées | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50 à 50% | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70 à 4.40 à 2.5 | 3.50 à 4.60/≤2.8 | |||
| 30/70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 20/80 | 60,80 à 7,40/≤ 1.2 | 60,50 à 7,70/≤ 1.2 | |||
| 10/90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5/95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 3/97 et | 140,60 à 15,50/≤ 0.3 | 130,60 à 16,05/≤ 0.4 | |||
| 2/98 | 160,60 à 17,90/≤ 0.25 | 150,60 à 18,20/≤0.3 | |||
| 1/99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: personnalisation |
12Je suis désolée. 22Je vais te le dire. |
35Nombre d'étoiles | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: personnalisation |
2525 μM Fibre 09:900 μM fibre en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00: pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
Application du coupleur optique en fibres optiques 2 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Système de communication optique
Système de communication optique
Système de distribution optique de l'énergie
Capteurs à fibre optique
Système d'essai optique
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
