Détails sur le produit:
|
| Nom du modèle: | Splitter PLC à fibre optique | Style du paquet: | Module ABS |
|---|---|---|---|
| Type de configuration: | 1 × 8 | Type de fibre: | G652D, G657A1, fibre G657A2 |
| Type de connecteur: | FC/APC | Diamètre de fibre d'entrée-sortie: | 2.0 mm |
| Longueur de la fibre d'entrée/sortie: | 1.5m | Ratio de fractionnement: | 50/50 fente (même) |
| Longueur d'onde gauche: | 1260 - 1650nm | Marquage par fibre optique: | Entrée - blanc, sortie - grise, blanc, rouge, noir |
| Mettre en évidence: | Diviseur optique à haute densité de fibre,50/50 diviseur de câble optique de fibre,Diviseur optique pour FTTH |
||

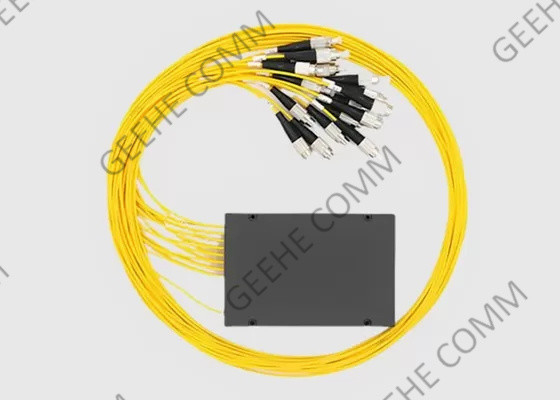

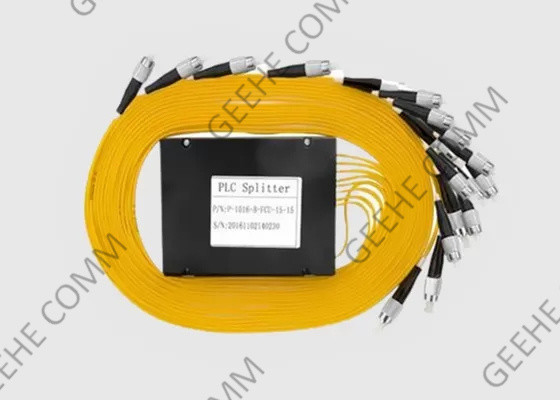

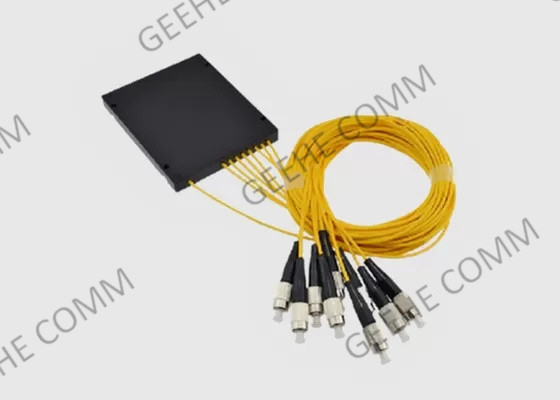

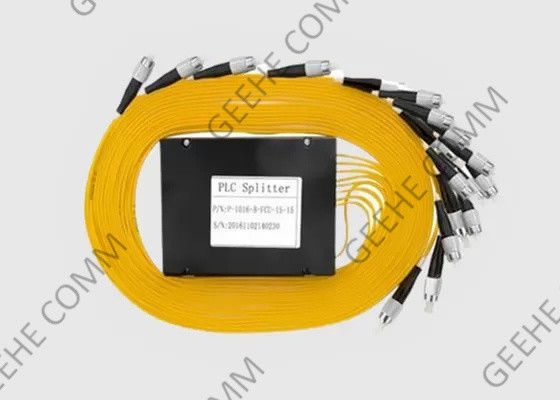

50:50 Splitter à fibre optique haute densité 1 × 16 pour FTTH et GEPON
Informations de base
Les séparateurs optiques passifs à fibre optique offrent une méthode simple, pratique et compacte de scission d'un signal de fibre sur une paire de fibres.
Les séparateurs optiques fonctionnent en permettant à un signal optique traversant une fibre d'être divisé entre plusieurs circuits de sortie.Les séparateurs optiques sont un composant clé de nombreux réseaux optiques passifs, y compris les installations FTTx.Le séparateur PLC est le dispositif optique intégré à la longueur d'onde du planeur basé sur le substrat de quartz, avec une petite taille, une longueur d'onde de fonctionnement à large champ et une grande fiabilité, ainsi que des caractéristiques de rapport de séparateur élevé.
Des options de queue de cheval fourchue de 3 mm et 900um et une variété de styles de connecteurs sont proposés dans des applications mono-mode et multimode.
Module ABS PLC Caractéristiques et avantages:
Application et norme:
Spécification et paramètres
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnementNm) | 1260 à 1650 | ||||||||||
| Plage de longueur d'onde du port (Nm) | 1310 ± 20,1490 ± 10 et 1550 ± 20 | ||||||||||
| Perte d'insertion@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| L'uniformité(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLLe nombre de fois où les données sont utilisées | ≤ 03 | ||||||||||
| Perte de retour @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Puissance d'entrée(mW) | 250 max | ||||||||||
| Température de fonctionnement(°C) | -40 à +85°C | ||||||||||
| Température de stockage(°C) | -40 à +85°C | ||||||||||
| Type de fibre |
Corning G657A1 |
||||||||||
Dimensions du boîtier ABS:
| Pour les véhicules à moteur à combustion | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informations sur les commandes:
| Le PLC... | Je suis AAA. | Je ne sais pas. | - Je suis désolé. | Je ne sais pas. | EE | Je ne sais pas. | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | Les connecteurs doivent être équipés d'un système de connexion de connexion de connexion de connexion. | Les connecteurs doivent être équipés d'un système de connexion de connexion de connexion de connexion. | |
| Configuration | Type de fibre d'entrée | Longueur de la fibre d'entrée | Longueur de la fibre de sortie | Longueur de la fibre de sortie | Connecteur d'entrée | Connecteur de sortie |
Pour les appareils à commande automatique ABS:
Le service de communication de Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS
5) Propriété des laboratoires de test
Notre usine a ses propres laboratoires d'essai Agin, les machines importées du Japon, la fiabilité peut être garantie
