Détails sur le produit:
|
| Name modèle: | Diviseur optique de PLC de fibre de 12 noyaux | Structure: | 19" support monté |
|---|---|---|---|
| Matériel de support: | Galvanisé laminez à froid la tôle d'acier | Couleur de support: | Noir, blanc, gris, ou OEM |
| Taille: | 1U, 2U, 3U, 4U, 8U | Ports: | 6, 12, 24, 48, 72, 96, 144 |
| Connecteur: | ST DE SC LC FC | Épaisseur: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber Cores: | 24 | dimensions 2U (Hxwxd): | 48.2×27.8×88mm |
| Mettre en évidence: | Diviseur optique de PLC de fibre de 12 noyaux,diviseur de PLC de bâti de support de 0.9mm,19" diviseur optique monté par support |
||

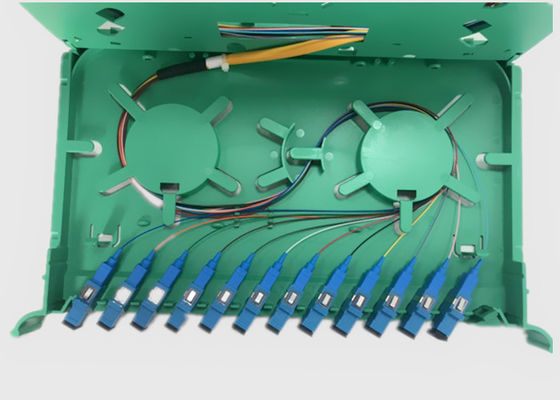

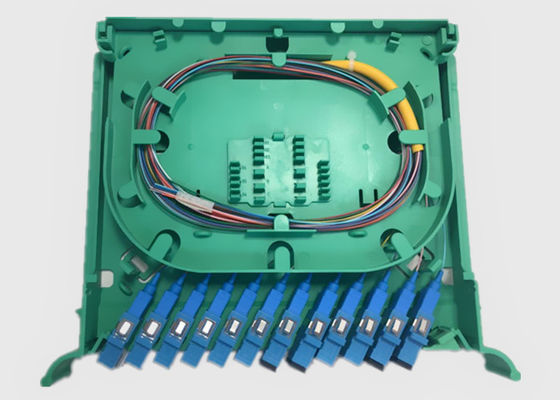

Bâti de support optique du diviseur 0.9mm de PLC de fibre de noyaux de la sortance 12 de Sc UPC de mode unitaire
Points de vente de diviseur de fibre :
1) fait par laminez à froid la pulvérisation en acier et électrostatique de poudre
2) Facile à s'ouvrir et se fermer à l'aide du bouton
3) Champ-arrêt avec la haut-accessibilité glissant et inclinant des tiroirs
4) avec la porte transparente de PVC à l'avant et le dos, faciles à surveiller
5) peut ajuster la profondeur en fixant le tableau de connexions dans l'armoire
6) installation avec les tiroirs démontables sans outil et les logements légers
7) identification gauche avec l'étiquetage évident clair
8) Sortance de 12 fibres pour l'installation facile
Le diviseur optique de PLC de fibre est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Le diviseur optique de PLC de fibre comporte la fiabilité de petite taille et élevée, la gamme de longueurs d'onde de fonctionnement large, et la bonne uniformité de canal en canal, et le diviseur optique de PLC de fibre est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.
Geehe fournit la série entière de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques. Tous les produits répondent à des exigences de GR-1209-CORE et de GR-1221-CORE.
Connecteurs disponibles : Sc, LC, FC, MPO/MTP, E2000, la MU etc.
Benefit& comporte :
Application de bâti de mur :
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
5) Fil machine de haute qualité
Excellent fil de PVC, bonne force, et ténacité, longue durée de vie
6) Aperçus gratuits
Accueil pour nous contacter pour obtenir des aperçus gratuits, été : +86 13429864799
