Détails sur le produit:
|
| Nom du modèle: | 1 × 4 PLC Fibre optique séparateur | Style du paquet: | Module ABS |
|---|---|---|---|
| Type de configuration: | 1×4 | Type de fibre: | G652D, G657A1, fibre G657A2 |
| Type de connecteur: | SC/APC | Diamètre de fibre d'entrée-sortie: | 2.0 mm |
| Longueur de la fibre d'entrée/sortie: | 1.5m | Ratio de fractionnement: | 50/50 fente (même) |
| Longueur d'onde gauche: | 1260 - 1650nm | Marquage par fibre optique: | Entrée - blanc, sortie - grise, blanc, rouge, noir |
| Mettre en évidence: | cassette optique de diviseur de PLC 1x4,Sc optique RPA de diviseur de PLC 1x4,Diviseur optique de fibre de systèmes de FTTX |
||

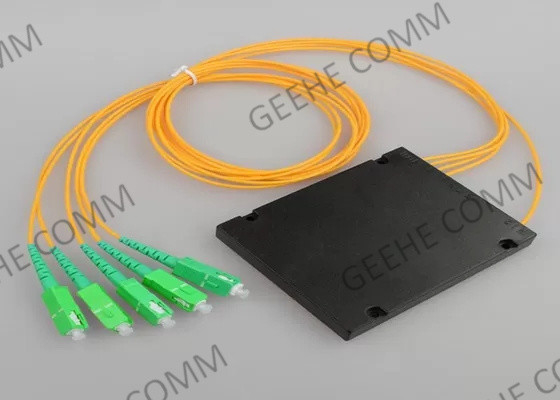

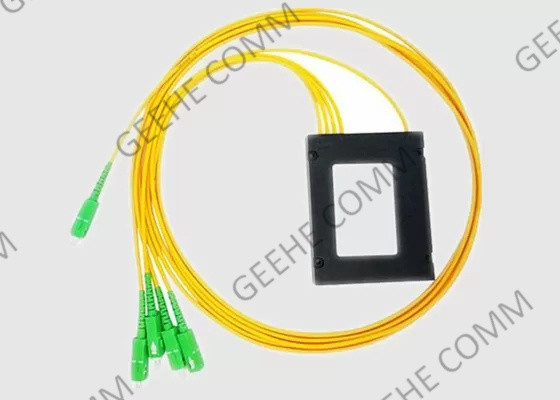

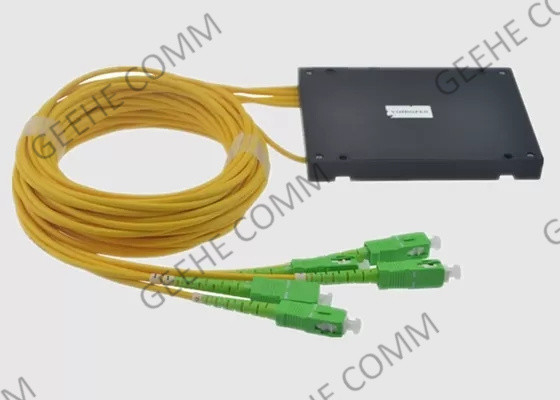

1x4 PLC Splitter optique Cassette SC APC Diviseur optique à fibre optique à guidage d'onde plan
Informations de base:
1xN et 2XN Planar Lightwave Circuit (PLC) Splitters sont basés sur la technologie de dépôt de vapeur chimique de plasma (P-CVD) et son procédé de fabrication breveté pour fournir un caractère optique stable.1xN et 2XN Splitter présente des spécifications de performance garanties et une fiabilité élevée qui dépassent les exigences de Telcordia et est adapté à différentes applications et marchés.
Le splitter PLC est utilisé dans les développements FTTX, les réseaux PON, les liaisons CATV et la distribution de signaux optiques.Tous les produits répondent aux exigences GR-1209-CORE-2001 et GR-1221-CORE-1999.
Module ABS PLC Caractéristiques et avantages:
Application et norme:
Spécification et paramètres
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnementNm) | 1260 à 1650 | ||||||||||
| Plage de longueur d'onde du port (Nm) | 1310 ± 20,1490 ± 10 et 1550 ± 20 | ||||||||||
| Perte d'insertion@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| L'uniformité(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLLe nombre de fois où les données sont utilisées | ≤ 03 | ||||||||||
| Perte de retour @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Puissance d'entrée(mW) | 250 max | ||||||||||
| Température de fonctionnement(°C) | -40 à +85°C | ||||||||||
| Température de stockage(°C) | -40 à +85°C | ||||||||||
| Type de fibre |
Corning G657A1 |
||||||||||
Dimensions du boîtier ABS:
| Pour les véhicules à moteur à combustion | Port | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informations sur les commandes:
| Le PLC... | Je suis AAA. | Je ne sais pas. | - Je suis désolé. | Je ne sais pas. | EE | Je ne sais pas. | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | 2 = 2,0 mm de veste Vêtement de 3 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,5 m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Pas de connecteur | |
| Configuration | Type de fibre d'entrée | Longueur de la fibre d'entrée | Longueur de la fibre de sortie | Longueur de la fibre de sortie | Connecteur d'entrée | Connecteur de sortie |
2×64 ABS PLC Splitter Package:
Le service:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS
