Détails sur le produit:
|
| Nom du modèle: | Coupleurs à fibre optique FBT de petite taille | Type de configuration de coupleur optique : longueur d'onde de l'opération 1x2: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| Ratio de fractionnement: | 50:50,30:70,10:90,5:95,1:99 | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Type de dispositif: | Couplings fusionnés | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| dimension du paquet: | Ø4x 40;Ø4x 54;98x16x9 mm | Numéro de Fibe4s: | 8 Entrée de fibre,8 Sortie de fibre |
| Mettre en évidence: | coupleur 8×8 de fibre optique,coupleur de fibre du fbt 8×8,5/95 coupleur de fibre optique |
||

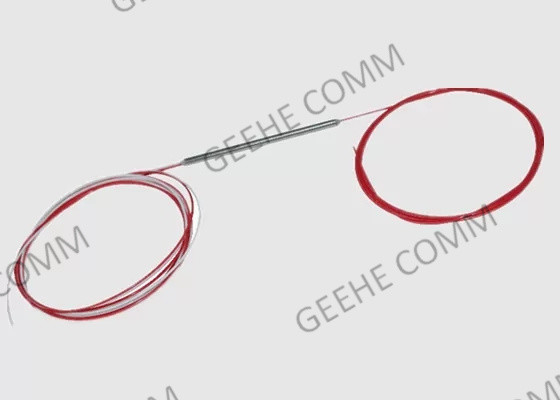

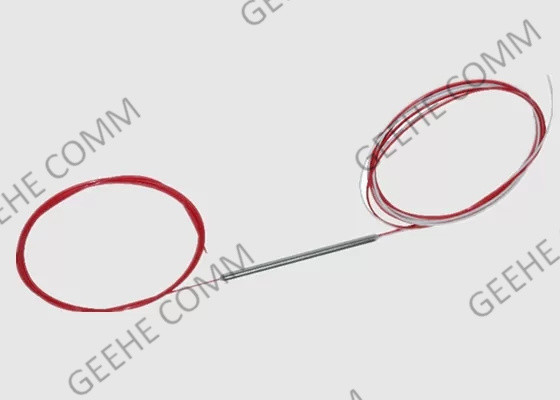

Tubes en acier de taille miniature 8 × 8 en mode unique étoile FBT Couples à fibre optique
FBT Coupler optique Brève introduction:
Un coupleur à fibre optique, également connu sous le nom de connecteur à fibre optique, fournit une terminaison à l'extrémité d'une fibre optique, servant à connecter ou déconnecter rapidement une fibre d'une autre.
Une fibre optique elle-même contient un noyau de verre ou de plastique mince, souple et transparent qui, sans un coupleur à fibre optique, nécessiterait l'épissage,qui est l'acte de rejeter le matériau entourant le noyau à l'extrémité de chaque fibre et assurant ensuite un contact direct entre les deux noyaux.
Caractéristiques et avantages du coupleur à fibre optique 8×8:
L'accouplement FBT est comparé au séparateur PLC:
| Paramètres | Splitter à base de fibres | Partageur de PLC |
| Méthode de fabrication | Deux ou plusieurs morceaux de fibres optiques sont liés entre eux et placés sur un dispositif de fibre à affûtage fusionné.Les fibres sont ensuite tirées selon la branche de sortie et le rapport avec une fibre étant sélectionnée comme l'entrée. | Il se compose d'une puce optique et de plusieurs tableaux optiques en fonction du rapport de sortie. |
| Longueur d'onde de fonctionnement | 1310nm et 1550nm (norme); 850nm (personnalisé) | 1260 nm -1650 nm (longueur d'onde complète) |
| Application du projet | HFC (réseau de fibres et de câbles coaxial pour CATV); toutes les applications FTIH. | C' est pareil. |
| Résultats | Pour les plus grandes fentes, la fiabilité peut devenir un problème. | Bonne pour toutes les fissures, fiabilité et stabilité élevées. |
| Entraînement/sortie | Une ou deux entrées avec une sortie maximale de 32 fibres. | Une ou deux entrées avec une sortie maximale de 64 fibres. |
| Le paquet | Tubes en acier (utilisées principalement dans les équipements); module ABS noir (conventionnel) | C' est pareil. |
| Cable d'entrée/sortie | Fibre optique nue; 0,9 mm, 2,0 mm et 3,0 mm | C' est pareil. |
| Taille du colis | 1×2 à 1×8 plus petit que le PLC | Plus de 1 × 8, taille du séparateur PLC est plus petite |
| Stabilité et fiabilité | La stabilité est meilleure. | Haute stabilité pas comme FBT Splitter |
Spécification et paramètre de l'accouplement de grande marque:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1490 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | La fréquence d'écoulement de l'écoulement doit être supérieure ou égale à: | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 10:90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5:95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 1:99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Perte de rendement (dB) | ≥ 55 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 345- | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: sur demande |
12Je suis désolée. 22Je vais te le dire. |
1310 et 1490 et 1550 nm | 01Le numéro 01:99 05Je vous en prie.95 Je vous en prie. 50Je suis désolée.50 |
11 m x: sur demande |
25250,00 μM de fibres, 09 900 μM de fibres en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00Pas de connexion. |
A: Une B: B C:C |
|
| Grade | Numéro de port | Opération Longueur d'onde | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connecteur | Dimension |
Ex:WBC-P-12-345-50-1-25-00-A. L'équipement est fourni par les autorités compétentes.
Application du coupleur à fibres optiques 8 × 8:
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité.
2) Structure compacte
De petite taille, il peut être installé directement dans une variété de boîtes de transfert et ne prend que peu de place.
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test rigoureuses.
4) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familiarisé avec l'ensemble du processus d'inspection par SGS.
5)Garantie
Tous nos produits d'usine avec une garantie de 12 mois, tous les commentaires sur nos produits sont les bienvenus pour les commentaires à nous.
