Détails sur le produit:
|
| Nom du modèle: | Couplings à fibre optique LC | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Type de dispositif: | Boîte d'accouplement fusionnée | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Cable à fibres PM 62.5/125um |
| Longueur de la fibre: | 1m,1.5m, ou personnalisation | Type de configuration: | 1 × 20 avec connecteur LC |
| Mettre en évidence: | coupleur de câble optique de la fibre 1490nm,coupleur optique de fibre de 1490nm LC,50/50 coupleur optique fendu de fibre du rapport LC |
||

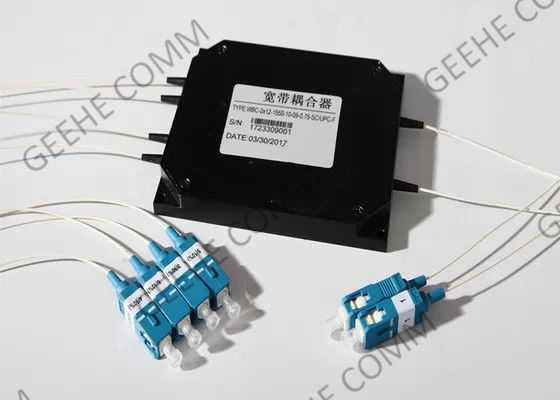

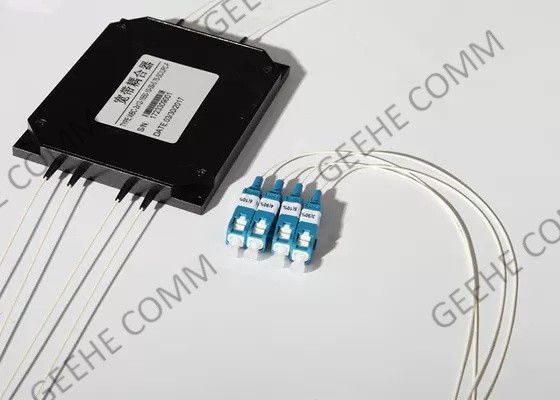

Module de séparation à large bande en mode unique Star&Tree Coupler à fibre optique LC
Un couplage optique:
Les coupleurs à fibre à large bande monomode sont conçus pour diviser la lumière d'une fibre en deux fibres avec une perte minimale ou pour combiner la lumière de deux fibres en une seule fibre.ordinateurs à large bande à deux fenêtres et accouplages PMLes produits sont Telcordia GR 1209/1221-CORE qualifiés et conformes aux directives RoHS.
Les connecteurs LC de 1 × 20 peuvent être remplacés par des PLC Splitter,Ils fonctionnent à une longueur d'onde centrale autre que 1310nm ou 1550nm peut également être fourni.Ils sont fabriqués à partir de matériauxBioniqueprocessus conique (FBT) pour assurer la cohérence de la qualité, la fiabilité et les performances élevées dans un large éventail d'applications.
Le ratio de séparation varie de 1x2 à 1x4 ports pour les couples d'arbres, et de 2x2 à 4x4 pour les couples d'étoiles. Disponible en fenêtres à longueur d'onde simple, double et triple ((1310/1490/1550nm).
1× 20 couplage à fibre optique Caractéristiques et avantages:
Spécification et paramètres de l'appareil de couplage à fibre optique:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | Le nombre de fois où les données sont utilisées | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50 à 50% | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70 à 4.40 à 2.5 | 3.50 à 4.60/≤2.8 | |||
| 30/70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 20/80 | 60,80 à 7,40/≤ 1.2 | 60,50 à 7,70/≤ 1.2 | |||
| 10/90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5/95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 3/97 et | 140,60 à 15,50/≤ 0.3 | 130,60 à 16,05/≤ 0.4 | |||
| 2/98 | 160,60 à 17,90/≤ 0.25 | 150,60 à 18,20/≤0.3 | |||
| 1/99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | Le XX- | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: sur demande |
12Je suis désolée. 22Je vais te le dire. |
98Je suis désolé. Je suis désolé. | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: sur demande |
25250,00 μM de fibres, 09 900 μM de fibres en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00:pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Opération Longueur d'onde | Ratio d'accouplement | Longueur de la fibre | Type de fibre | Type de connecteur | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
1 × 20 Coupler optique en fibres optiques Application:
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
6) Service OEM et nouveau produit
Nous avons un service d'équipe de R & D pour le service OEM de haut niveau, peut également ensemble avec le client pour développer de nouveaux produits.
