Détails sur le produit:
|
| Nom du modèle: | Couplings à fibre optique 1x2 | Longueur d'onde de fonctionnement: | 1310nm, 1490nm, 1550 nanomètre |
|---|---|---|---|
| ratio de fractionnement: | 50/50,40/60,30/70,20/80,10/90,5/95 etc. | autres types: | Singlewindow, Dualwindow, Triplewindow |
| Fonction: | Distribution de fibre | Disponible pré-terminé: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, et ST/UPC |
| Alignement de polarisation: | Axe lent ou axe rapide | Type de fibre: | Câble de fibre de P.M. |
| Type de colis: | tubes en acier | Type de configuration: | 1×2 avec le connecteur de LC |
| Mettre en évidence: | 50/50 coupleur optique de fibre de la fente 1x2,coupleur optique de fibre de 1550nm 1x2,coupleur de fibre de 900um 1x2 |
||

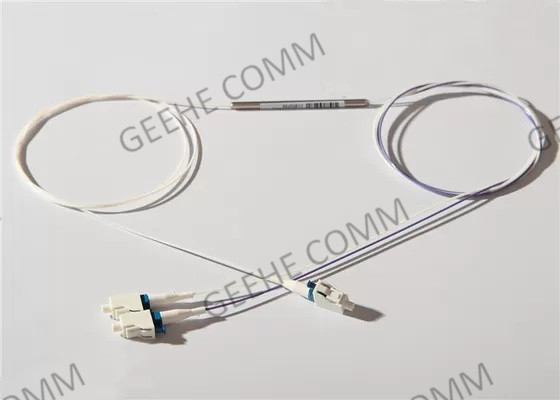

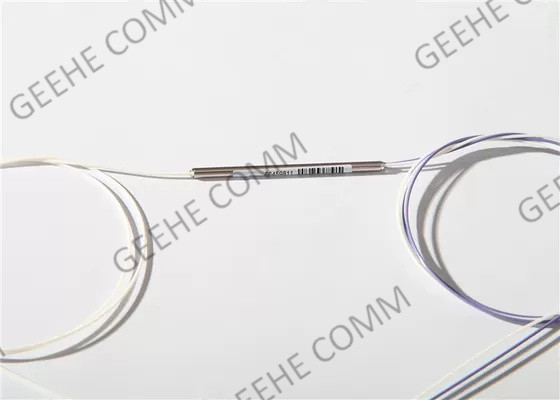

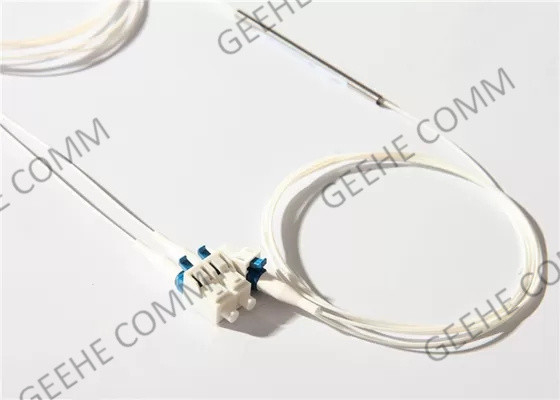

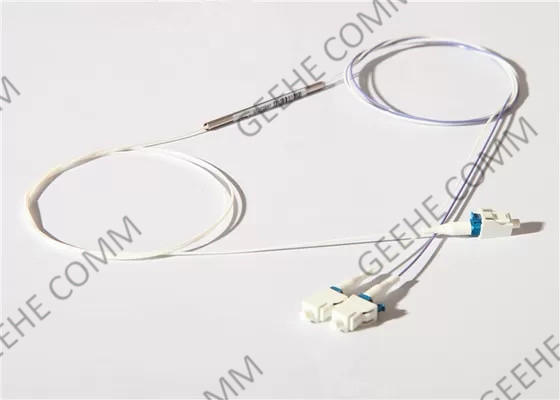

900um SM Double fenêtre 1310nm 1550nm 50/50 Coupler à fibre optique divisé 1x2
Un couplage optique:
L'accouplement en fibre optique de maintien de la polarisation (PM) est utilisé pour surveiller ou diviser les signaux optiques dans la fibre de maintien de la polarisation.
Le rapport d'accouplement de 1% à 99%. Geehe en tant que fabricant de coupleurs à fibre optique n° 2 dans la région Asie-Pacifique, a été prouvé par une conception micro-optique avancée, il présente une faible perte d'insertion,voie optique sans époxy, taux d'extinction élevé, emballage compact, fiabilité élevée et stabilité élevée.
Tous les couples de fibres optiques peuvent être connectés avec LC/UPC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
1×2 couplage optique en fibre de fibre caractéristiques et avantages:
Les caractéristiques et paramètres de l'appareil de couplage à deux fenêtres:
| Paramètre | P | Une | |||
| Longueur d'onde de fonctionnement ((nm) | 1310 et 1550 | ||||
| Largeur de bande de fonctionnement ((nm) | Le nombre de fois où les données sont utilisées | ||||
| Type de fibre (dB) | Corning G652D ou Corning G657 A1 | ||||
| Perte d'insertion (dB) |
50 à 50% | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70 à 4.40 à 2.5 | 3.50 à 4.60/≤2.8 | |||
| 30/70 | 5.00 à 5.60/≤1.8 | 40,90 à 6,10/≤2.1 | |||
| 20/80 | 60,80 à 7,40/≤ 1.2 | 60,50 à 7,70/≤ 1.2 | |||
| 10/90 | 90,60 à 10,50/≤ 0.6 | 80,80 à 11,40/≤ 0.8 | |||
| 5/95 | 120,70 à 13,50 /≤ 0.4 | 12.05 à 14.05/≤ 0.5 | |||
| 3/97 et | 140,60 à 15,50/≤ 0.3 | 130,60 à 16,05/≤ 0.4 | |||
| 2/98 | 160,60 à 17,90/≤ 0.25 | 150,60 à 18,20/≤0.3 | |||
| 1/99 | 19.20 à 20.80/≤ 0.2 | 180,80 à 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Perte de rendement (dB) | ≥ 50 | ≥ 45 | |||
| Directivité (dB) | ≥ 55 | ||||
| Température de fonctionnement ((°C) | -40 ~ +85 | ||||
* La spécification ci-dessus est sans connecteur
* D'autres spécifications peuvent être faites sur demande du client
Informations sur les commandes:
| Le sang blanc... | Je ne sais pas. | X2 - | 35 à | Le XX- | Je ne sais pas. | Le XX- | Le XX- | X |
| P: prime A: catégorie A X: personnalisation |
12Je suis désolée. 22Je vais te le dire. |
35Nombre d'étoiles | 01Le numéro 01:99 02Je vous en prie.98 Je vous en prie. 50Je suis désolée.50 |
11 m x: personnalisation |
2525 μM Fibre 09:900 μM fibre en vrac | Les États membres doivent fournir aux autorités compétentes les informations suivantes: 00: pas de connecteur |
A: Une B: B C:C |
|
| Grade | Numéro de port | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de la fibre | Type de fibre | Type de connexion | Dimension |
Ex:WBC-P-12-35-50-1-09-0-B. L'équipement est fourni par les autorités compétentes.
Application du coupleur à fibre optique 1 × 2:
Systèmes FTTx
Réseaux LAN, WAN et métro
Réseaux optiques passifs analogiques/numériques
Télécommunications à longue distance
Module émetteur/récepteur mini-tailles
Systèmes de communication optique
Instruments d'essai
Le service de Wuhan Geehe:
1) Haute stabilité environnementale
Faible perte d'insertion, faible perte dépendante de la polarisation, faible réflexion du dos et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans une variété de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit entre dans les mains des clients est soumis à des normes de test strictes
4) Livraison rapide
Avec des travailleurs qualifiés et stables, le roulement des commandes est plus rapide que les concurrents
5) Audit des usines
Nous coopérons avec des marques célèbres et des clients japonais, avec 15 ans d'expérience d'inspection d'usine et être familier avec l'ensemble du processus d'inspection par SGS
