Détails sur le produit:
|
| Name modèle: | Bâti de support optique de fibre avec l'adaptateur | Structure: | plaque d'acier laminée à froid de la meilleure qualité de 1.2mm |
|---|---|---|---|
| Matériel: | Galvanisé laminez à froid la tôle d'acier | Couleur de support: | noir, blanc, gris |
| Taille: | 1U, 2U, 3U, 4U, 8U | Ports: | 6, 12, 24, 48, 72, 96, 144 |
| Capacité de connecteur: | 12 adaptateurs de Sc, tableau de connexion des fibres de 12 LC/UPC | Manière d'installation: | bâti de support |
| Dimensions (L×W×H) millimètre: | 1×32:141×115×18 | Caractéristique: | Antipoussière imperméable |
| Mettre en évidence: | Tableau de connexions de fibre optique de LC/UPC,Tableau de connexions de fibre optique de SC/UPC,Tableau de connexion des fibres de port de LC/UPC 12 |
||

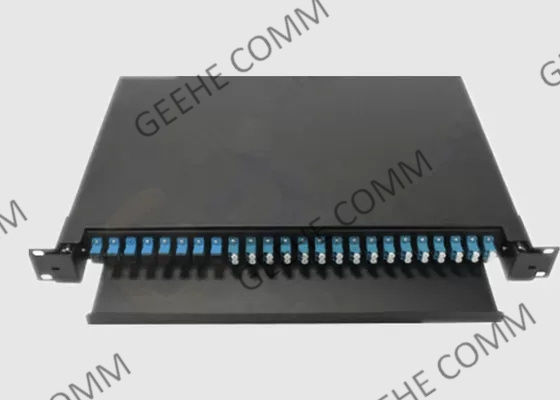

Les tresses de fibre de SC/UPC LC/UPC Adapters&12 le tableau de connexions pour les câbles optiques de fibre
Données de base :

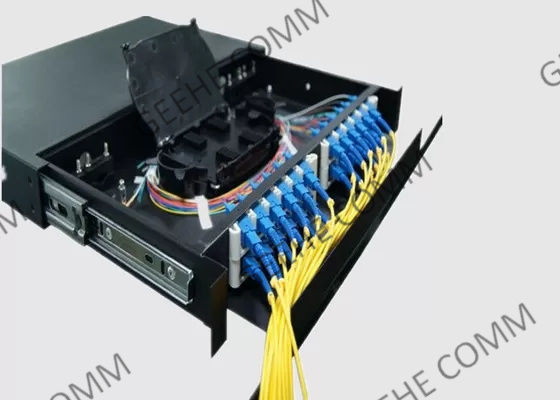

Les panneaux coulissants d'un bâti de support comportent 12 ports et viennent préchargé avec 12 adaptateurs à plusieurs modes de fonctionnement duplex de Sc. Si vous avez quelques corrections à faire immédiatement, servez-vous du kit inclus de gestion de fibre, qui a certaines marchandises essentielles telles qu'une glande de câble de la PAGE 13,5, 1 pont en épissure, 8 agrafes de lapin, 24 brins de fibre, et 1 étiquette de mise en garde.
Kits chargés de tableau de connexions 1U avec des tresses de 6 ports à 36 ports dans tous les types de connecteur LC, LC RPA, Sc, Sc RPA, FC, FC RPA, et St et jusqu'à 72 ports avec LC ou LC RPA. kits de tableau de connexions 2U avec des tresses de 6 ports à 72 ports dans tous les types de connecteur LC, LC RPA, Sc, Sc RPA, FC, FC RPA, et St et jusqu'à 144 ports avec LC ou LC RPA. Disponible dans 9/125μm unimodaux, 62.5/12μm à plusieurs modes de fonctionnement, et 50/125μm à plusieurs modes de fonctionnement OM3.
Le tableau de connexions Benefit& comporte :
Application de tableau de connexions :
Applications de FTTX, Datacenter et projets de LAN et de WAN.
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||

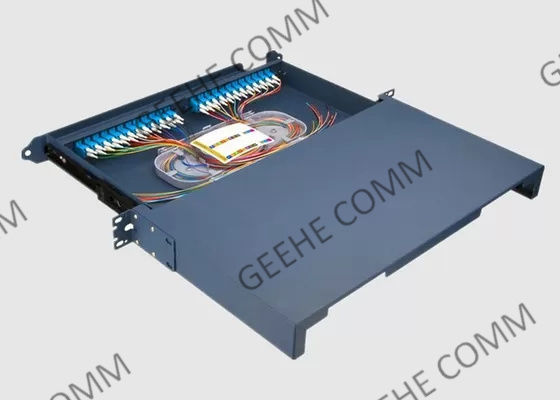

Représentation de tableau de connexion des fibres d'usine de Geehe :
