Détails sur le produit:
|
| Name modèle: | Tableau de connexions optique de fibre extérieur | Structure: | Acier laminé à froid |
|---|---|---|---|
| Revêtement de jet: | Pistolage électrostatique | Couleur de support: | Noir, blanc, gris, ou OEM |
| Taille: | 1U, 2U, 3U, 4U, 8U | Ports: | 6, 12, 24, 48, 72, 96, 144 |
| Montage de la chaîne d'ajustement: | 50mm | Noyau de fibre: | 12~24FO |
| Plaque adaptrice optique facultative de fibre: | FC, LC, SC, ST… | dimensions 1U (Hxwxd): | 48.2×27.8×44mm |
| Mettre en évidence: | 50/125 tableau de connexion des fibres 12 gauche,tableau de connexion des fibres du port 1U 12,50/125 tableau de connexion des fibres de St |
||

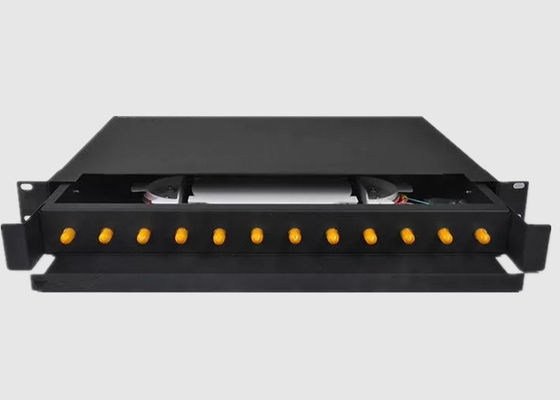

Kit monté sur crémaillère de panneau de fibres de la plaque avant 1U 12 du tresse 50/125 de fibre de St
Données de base :
Les kits préchargés de tableau de connexion des fibres incluent un tableau de connexions optique de la fibre 1U chargé avec des plaques adaptrices et un plateau optique d'épissure de fibre, également inclus est un paquet de douilles d'épissure et un paquet de tresses optiques applicables de fibre. Toutes les fentes inutilisées de plaque adaptrice sont couvertes de plat vide pour protéger les intérieurs du tableau de connexions.
Les tresses du St de Geehe est unimodal, et jaune pour le SM RPA. Chaque panneau a inclus dans lui un ensemble de parenthèses de fixation, et un paquet de gestion de câble qui inclut des glandes d'entrée de câble, des serres-câble, des supports d'épissure, des écrous de cage et des vis sont également fournis.
Caractéristique de Benefit& de bâti de mur de tableau de connexions :
Application de bâti de mur de tableau de connexions :
Réseaux de télécommunication
FTTH
LAN, WAN, réseaux de CATV
Arrêt actif de dispositif
Bande large
Système d'EDFA/WDM
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
