Détails sur le produit:
|
| Name modèle: | Tableau de connexions chargé montable de support | Structure: | 19" support monté |
|---|---|---|---|
| Matériel de support: | Acier laminé à froid, AL | Couleur de support: | Noir, blanc, gris, ou OEM |
| Taille dans les unités: | conception d'espace du support 1U | Ports: | 6, 12, 24, 48, 72, 96, 144 |
| Front Connector: | 8 - Duplex de LC/LC | Épaisseur: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber Cores: | 12 | Dimensions (HxWxD): | 48.2×27.8×44mm |
| Mettre en évidence: | Tableau de connexions chargé par duplex de LC,CATV a chargé le tableau de connexions,Tableau de connexion des fibres de port du duplex 8 de LC |
||

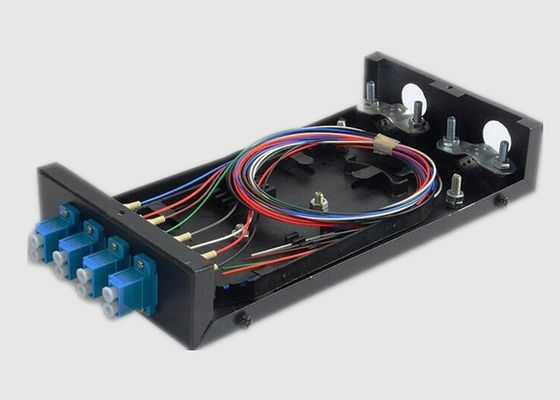

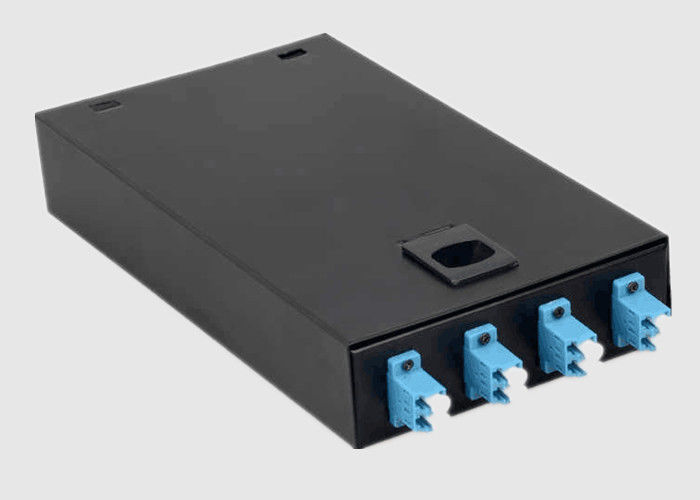

L'utilisation 1U LC de CATV duplexent le tableau de connexions chargé Support-montable gauche de 8 millimètres
Données de base :
Un support à plusieurs modes de fonctionnement duplex de LC est Tray Style, approprié à l'arrêt direct ou à l'épissure de jusqu'à 96 fibres dans 1U de l'espace de support. Chaque panneau est fabriqué de l'acier laminé à froid 2mm épais de haute qualité et a fini dans un manteau de poudre noire pour fournir une unité forte et durable.
panneaux à plusieurs modes de fonctionnement d'adaptateur de fibre du port 1×8 (OM3/OM4) LGX avec un total de 8 ports de MPO (8 12Fiber MPO). L'usine configurée pour la méthode A de polarité et conçue pour des réalisations dans les réseaux 10G/40G/100G, ce tableau de connexion des fibres de LGX est conçue pour une basse perte par insertion de .15dB.
L'avant du tableau de connexions le nombre spécifique d'adaptateurs est chargé de gauche à droite.
Caractéristique de Benefit& de bâti de mur de tableau de connexions :
Application de bâti de mur de tableau de connexions :
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
4) Fil machine de haute qualité
Excellent fil de PVC, bonne force, et ténacité, longue durée de vie
