Détails sur le produit:
|
| Name modèle: | Bâti à fibres optiques de mur de tableau de connexions | Structure: | 19" support monté |
|---|---|---|---|
| Matériel de support: | Acier laminé à froid, AL | Couleur de support: | Noir, blanc, gris, ou OEM |
| Taille: | 1U, 2U, 3U, 4U, 8U | Ports: | 6, 12, 24, 48, 72, 96, 144 |
| Connecteur: | ST DE SC LC FC | Épaisseur: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber Cores: | 12 | Dimensions (HxWxD): | 48.2×27.8×44mm |
| Mettre en évidence: | 19 tableau de connexion des fibres de Sc de pouce 1U,19 tableau de connexion des fibres de bâti de mur de pouce 1U,tableau de connexion des fibres gauche de Sc 1U 24 |
||

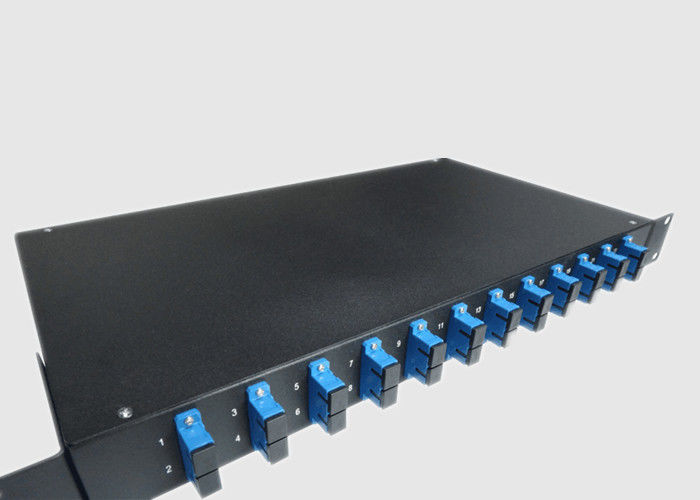

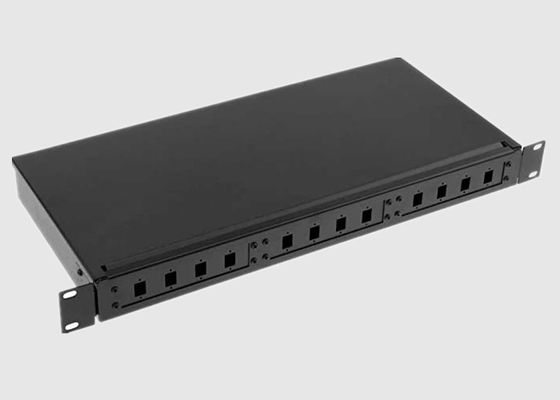

19 bâti à fibres optiques gauche de mur de tableau de connexions du connecteur 1U de Sc de pouce 24
Données de base :
19 pouces glissant le tableau de connexions optique de fibre ont été conçus pour faciliter la gestion interne de fibre et pour maximiser également la densité de fibre dans des augmentations de la taille 1U, 2U, et 4U.

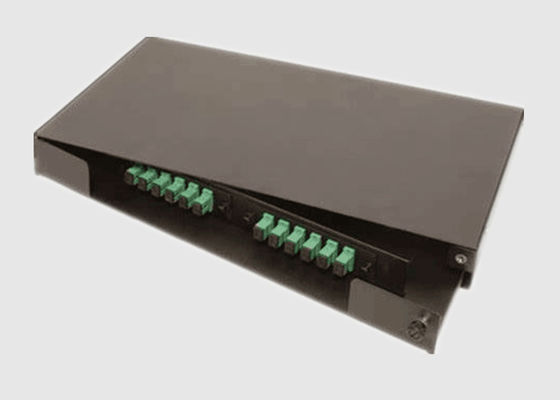

Le plateau coulissant fournit facile d'accès au câblage de fibre. Le panneau soutient dans les configurations 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 dans le simplex de Sc, le duplex de Sc, ST/FC (D coupé), duplex de LC (empreinte de pas recto de Sc), quadruple de LC (empreinte de pas duplex de Sc). Les versions sont disponibles avec des coupes-circuit de MTP MPO sur le dos pour l'usage avec les troncs pré-terminés de MTP/MPO, accessoires relatifs de fibre et les tresses sont facultatifs.
Caractéristique de Benefit& de bâti de mur de tableau de connexions :
Application de bâti de mur de tableau de connexions :
Paramètres de Specificaiton&Technology :
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement (nanomètre) | SDWC : 1310&1550; STWC : 1310,1490 &1550 | ||||||||||
| Gamme de longueurs d'onde gauche (nanomètre) | 1310 ±40,1490 ±10 et 1550 ±40 | ||||||||||
| Perte par insertion @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformité (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanomètre (DB) | ≤0.3 | ||||||||||
| Puissance d'entrée (mW) | 250max | ||||||||||
| Température de fonctionnement (℃) | -40~+85℃ | ||||||||||
| Température de stockage (℃) | -40~+85℃ | ||||||||||
| Type de fibre | Corning G657A1, 900μm, 2mm, tube lâche de 3mm | ||||||||||
| Dimensions (L×W×H) (millimètres) | 100×80×10,141×115×18, sur demande | ||||||||||
* le connecteur exclusif de spécifications ci-dessus
Spécifications de support de 19 pouces :
| Support de 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions de emballage (millimètres) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensions d'installation (millimètres) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
L'information de commande :
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P : Prime : Catégorie A X : Suivez les exigences de client |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 1h01 : 99 2h02 : 98 ...... 50 : 50:50 |
1:1 m x : Suivez les exigences de client |
25:250μM Fiber 09:900μM Loose Fiber |
Sc : SC/UPC SA : SC/APC 00 : ne reliez non |
D : D 1U : J1 2U : J2 |
|||
| Catégorie | Numéro d'accès | Longueur d'onde d'opération | Rapport de accouplement | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Service de Wuhan Geehe :
1) Stabilité environnementale élevée
Basse perte par insertion, perte dépendante de basse polarisation, réflexion lombo-sacrée, et bonne uniformité
2) Structure compacte
Petite taille, il peut être directement installé dans un grand choix de boîte de transfert et juste prendre peu d'espace
3) Contrôle de qualité strict
Nous garantissons que chaque produit aux mains des clients est sujet à des normes d'essai rigoureuses
4) Fil machine de haute qualité
Excellent fil de PVC, bonne force, et ténacité, longue durée de vie
