Détails sur le produit:
|
| Nom du modèle: | Bâti de montage en rack à fibre optique avec adaptateur | STRUCTURE: | 19'' Monté en rack |
|---|---|---|---|
| Matériel: | Galvanisé laminez à froid la tôle d'acier | Couleur de la crémaillère: | Noir, blanc, gris |
| Hauteur: | 1U, 2U, 3U, 4U, 8U | ports: | 6, 12, 24, 48, 72, 96, 144 |
| Connecteur: | SC LC FC ST | Épaisseur: | 0.8mm, 1.0mm, 1.2mm |
| Dimensions (L×W×H) millimètre: | 1 fois 32:141 fois 115 fois 18 | Caractéristique: | Imperméabilisez antipoussière |
| Mettre en évidence: | 19 tableau de connexions de pouce FTTH,tableau de connexions de 1U FTTH,tableau de connexion des fibres gauche de FTTH 24 |
||

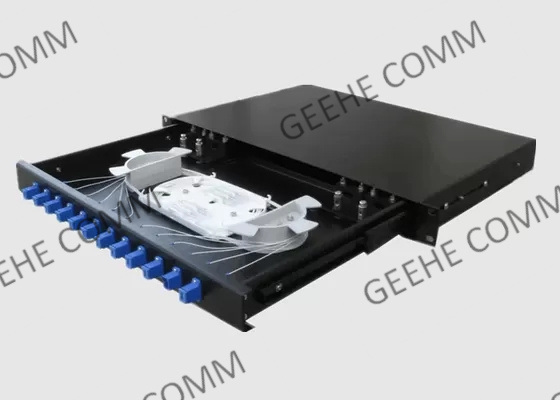

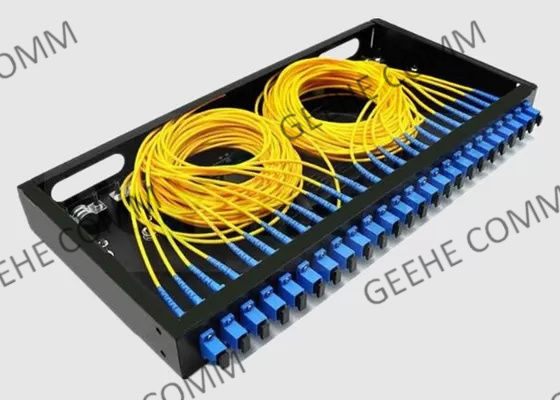

Bâti de brassage fibre optique 1U 19 pouces 24 ports monomode avec adaptateur
Informations de base :
Ce bâti de brassage fibre optique 19 pouces pour adaptateurs FC, SC, ST, LC. L'enceinte est construite en acier et son panneau avant est conçu pour être facilement retiré pour le câblage et l'installation des connecteurs.

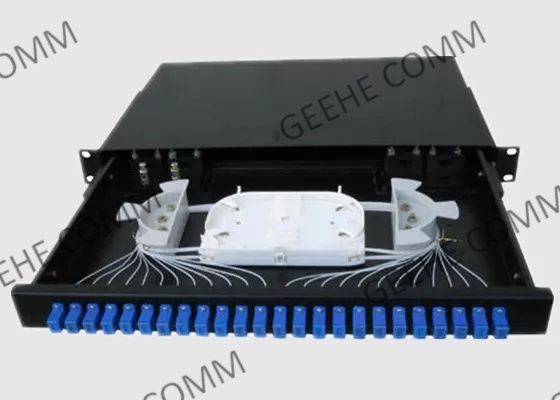

L'avant de l'enceinte est doté d'un tiroir coulissant à goupille pour accéder à l'intérieur du châssis lorsque la gestion des fibres est nécessaire. Un ensemble complet d'attaches de gestion des câbles est inclus. Le panneau arrière comporte toutes les découpes de routage de câbles nécessaires pour accueillir toutes les fibres.

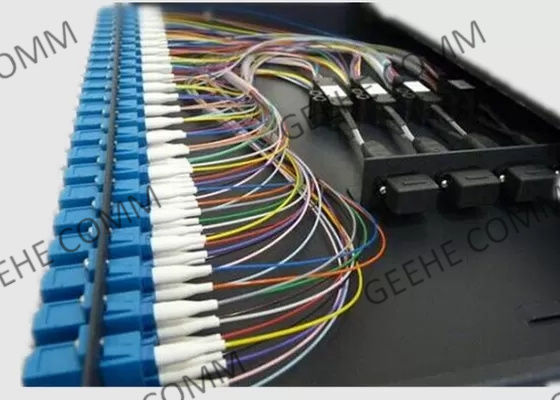

Le panneau avant contient une variété de plaques d'adaptation de fibres, ce qui permet de commander des types de connexion en fonction de vos besoins.
Avantages et caractéristiques :
Application :
Spécifications et paramètres technologiques:
| Paramètre | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longueur d'onde de fonctionnement(nm) | SDWC : 1310 et 1550;STWC : 1310,1490 et 1550 | ||||||||||
| Plage de longueurs d'onde des ports(nm) | 1310 ± 40,1490 ± 10 et 1550 ± 40 | ||||||||||
| Perte d'insertion @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformité (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Puissance d'entrée (mW) | 250 max | ||||||||||
| Température de fonctionnement (°C) | -40~+85°C | ||||||||||
| Température de stockage (°C) | -40~+85°C | ||||||||||
| Type de fibre | Corning G657A1, 900 μm, 2 mm, tube lâche de 3 mm | ||||||||||
| Dimensions (L × l × H) (mm) | 100 × 80 × 10,141 × 115 × 18,Sur demande | ||||||||||
* La spécification ci-dessus exclut le connecteur
Spécification du rack 19 pouces :
| Rack 19 pouces | LGX | ||||||||||
| Configuration | 1U | 2U | 1U | 2U | |||||||
| Dimensions d'emballage(mm) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| Dimensions d'installation(mm) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
Informations de commande :
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P : Premium A : Grade A X : Suivre les exigences du client |
13 : 1x3 14 : 1X4 … 232 : 2 X32 |
35:1310/1550nm | 01 : 01 : 99 02 : 02 : 98 …… 50 : 50 : 50 |
1 : 1 m x :Suivre les exigences du client |
25 : 250 μM Fibre 09 : 900 μM Fibre lâche |
SC : SC/UPC SA : SC/APC 00 : pas de connexion |
D:D 1U:J1 2U:J2 |
|||
| Grade | Nombre de ports | Longueur d'onde de fonctionnement | Rapport de couplage | Longueur de fibre | Type de fibre | Type de connecteur | Dimension | |||
Performances du panneau de brassage fibre optique Geehe Factory :
